Deye SG06LP1 и SG05LP1: сравнение однофазных гибридных инверторов

Что отличает серию SG06LP1

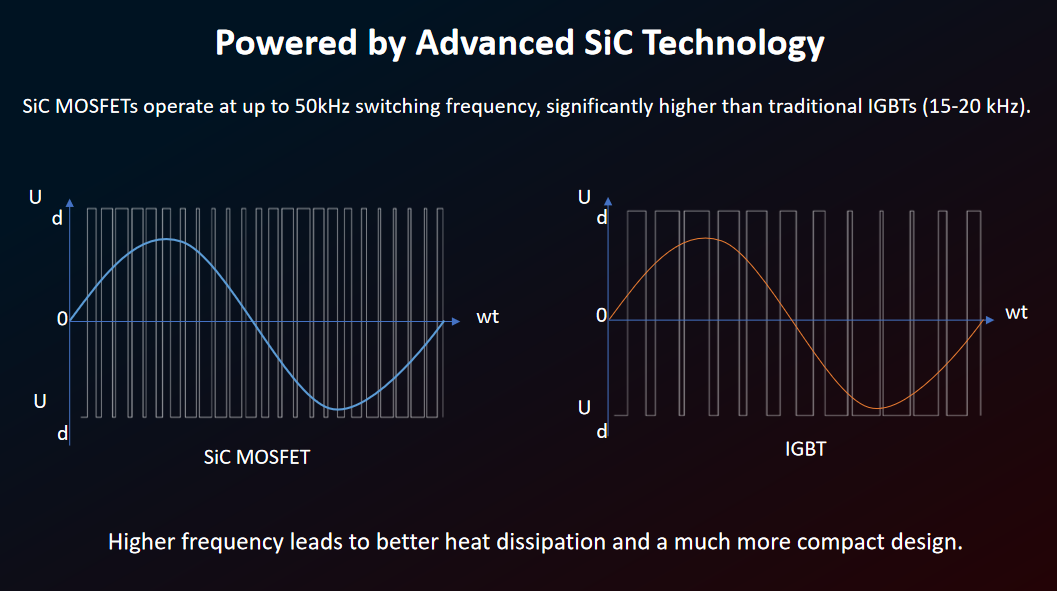

Раньше размер однофазного гибридного инвертора определялся тем, сколько тепла могли выделять его переключающие компоненты. Серия Deye SG06LP1 меняет это уравнение, заменяя традиционные IGBT полевыми транзисторами из карбида кремния (SiC), которые переключаются со скоростью до 50 кГц по сравнению с 15–20 кГц, типичными для конструкций на основе IGBT.

Более высокая частота переключения означает, что внутренние фильтрующие компоненты инвертора — катушки индуктивности и конденсаторы — могут значительно уменьшаться, сохраняя при этом чистую форму выходного сигнала. Меньшее количество тепла, выделяемого за цикл, также уменьшает размер радиатора, необходимого для охлаждения устройства.

Практический результат отображается непосредственно в спецификации: однофазные низковольтные гибридные солнечные инверторы Созданные на этой платформе SiC, эффективность повышается примерно на 0,6%, а вес снижается на целых 42% при сопоставимых номинальных мощностях.

Полный состав с первого взгляда

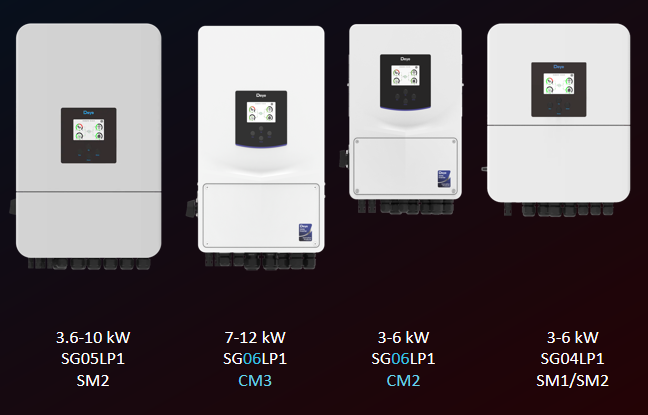

Серия SG06LP1 разделена на два диапазона мощности. Модели мощностью 3–6 кВт (SG06LP1-CM2) предназначены для небольших жилых помещений, а модели мощностью 7–12 кВт (SG06LP1-CM3) предназначены для больших домов или легких коммерческих потребителей. Оба находятся рядом с более ранней серией SG05LP1, которая по-прежнему доступна в диапазоне 3,6–10 кВт, и серией SG04LP1 начального уровня 3–6 кВт.

Здесь имеет значение соглашение об именах. CM2 и CM3 обозначают новые платы управления на основе SiC, а SM1/SM2 обозначают более старую платформу IGBT, которая все еще продается под значками SG04LP1 и SG05LP1. Зная, на какой суффикс вы смотрите, вы узнаете, какое поколение внутренней электроники вы на самом деле покупаете.

Модели мощностью 3–6 кВт: SG06LP1-CM2 и SG05LP1-SM2.

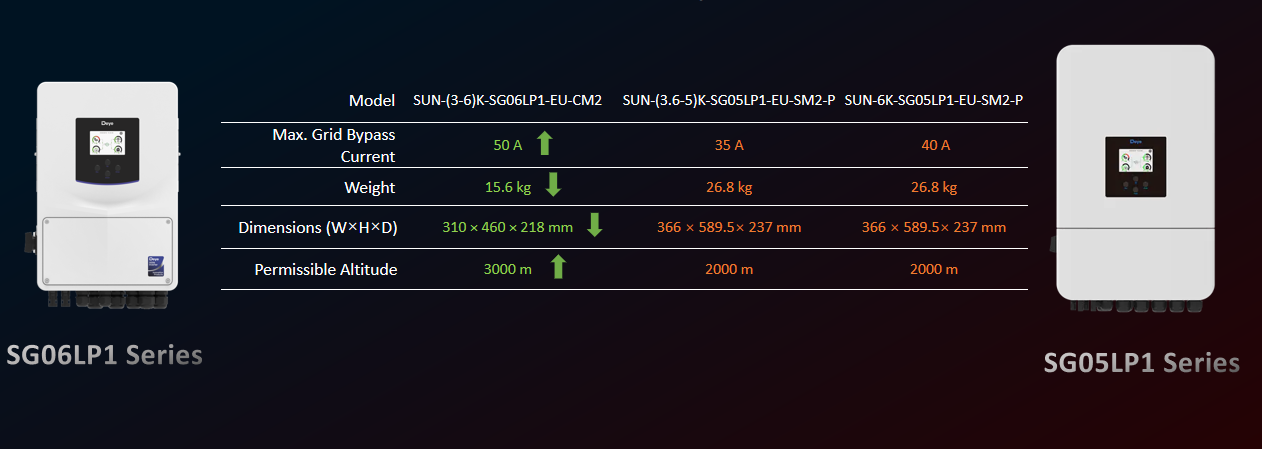

На начальном уровне мощности разрыв между поколениями является самым большим по физическому следу. SUN-(3-6)K-SG06LP1-EU-CM2 весит 15,6 кг , против 26,8 кг для обоих вариантов SG05LP1-SM2-P — разница более чем в 11 кг для устройств, выполняющих одну и ту же работу.

Размеры аналогичны: 310×460×218 мм у модели CM2 против 366×589,5×237 мм у модели SM2-P. Это значительно меньшая занимаемая площадь для настенной установки, где пространство в шкафу или подсобном помещении ограничено.

Две другие цифры разделяют эти модели не только по размеру. Максимальный ток байпаса сети на CM2 достигает 50 А, опережая 35 А (вариант 3,6–5 К) и 40 А (вариант 6 К) на устройствах SM2-P, что актуально для установок, предполагающих более высокие сквозные нагрузки сети. Допустимая высота также составляет от 2000 м до 3000м , что важно для горных или высокогорных объектов, где снижение номинальных характеристик становится реальным ограничением при проектировании.

Модели мощностью 7–12 кВт: SG06LP1-CM3 и SG05LP1-SM2/SM3.

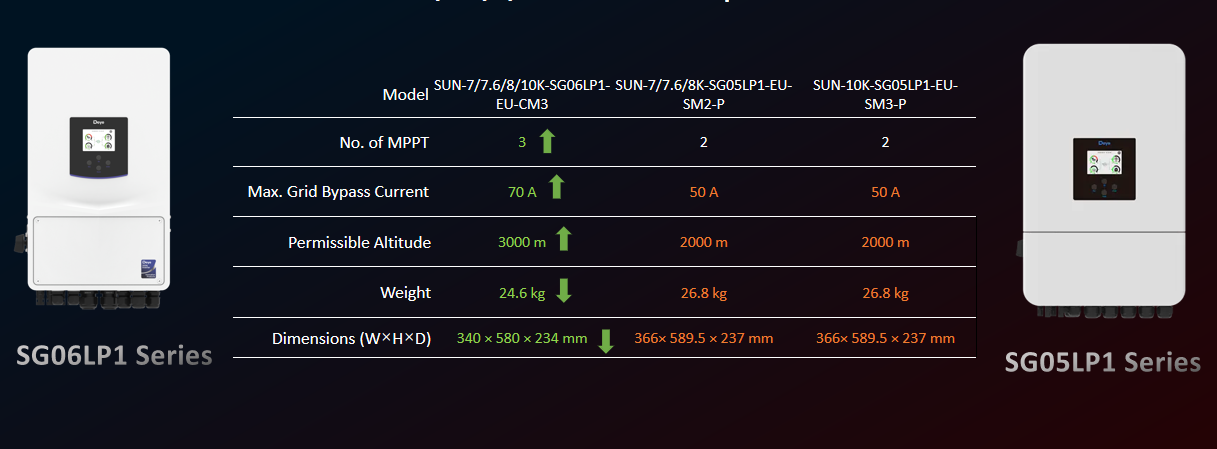

При масштабировании до уровня 7–12 кВт линейка SG06LP1-CM3 добавляет возможность, которую SG05LP1 не предлагает в этом диапазоне: третий трекер MPP. Если SUN-(7-8)K-SG05LP1-EU-SM2-P и SUN-10K-SG05LP1-EU-SM3-P используют 2 MPPT, CM3 работает 3 , открывая более гибкие конфигурации струн для массивов, разделенных по нескольким плоскостям крыши или ориентациям.

В токе байпаса наблюдается тот же скачок поколений, что и на нижнем уровне: 70 А на CM3 против 50 А на обоих вариантах SG05LP1. Вес снижается с 26,8 кг до 24,6 кг, а занимаемая площадь уменьшается с 366×589,5×237 мм до 340×580×234 мм. Допустимая высота снова возрастает до 3000 м, что соответствует улучшению, наблюдаемому на моделях CM2 меньшей мощности.

Полная справочная таблица технических характеристик

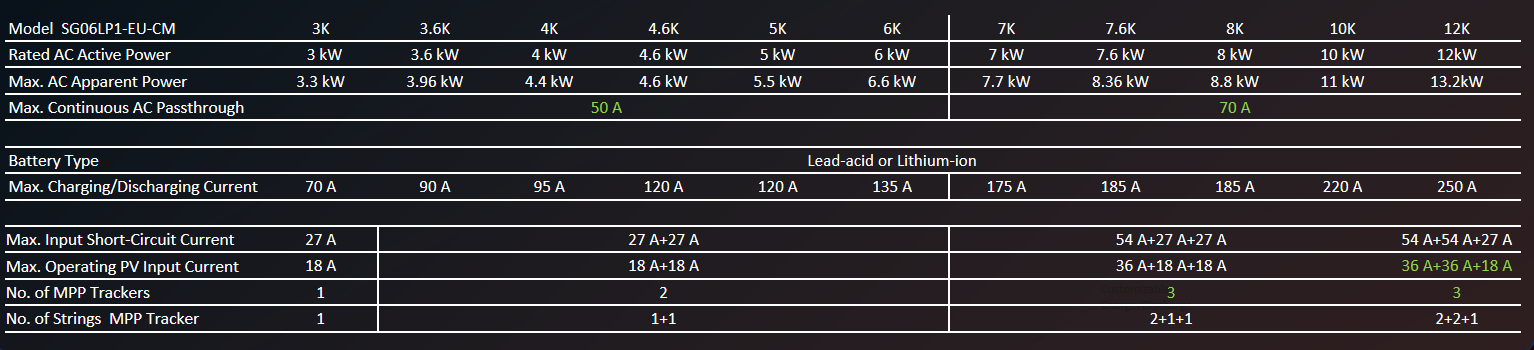

Помимо сравнений, полная линейка SG06LP1-EU-CM охватывает десять номиналов мощности от 3K до 12K, все они имеют одинаковую совместимость со свинцово-кислотными или литий-ионными батареями. Количество трекеров MPP масштабируется с увеличением мощности: конфигурации с одним трекером доступны для моделей 3–6K, два трекера охватывают устройства 3,6K–6K, а три трекера появляются, начиная с 7K.

Ток зарядки и разрядки постоянно растет во всем диапазоне: от 70 А у модели 3K до 250 А у флагмана 12K. Максимальный рабочий входной ток фотоэлектрической батареи следует аналогичной кривой, достигая 36 А, 36 А, 18 А на блоке 12K благодаря его трехтрекерной конструкции. Для тех, кто занимается планированием компоновки строк, эта таблица — самый быстрый способ проверить как возможности отслеживания MPP влияют на варианты проводки прежде чем остановиться на конкретной модели.

Выбор между SG06LP1 и SG05LP1

Для большинства новых установок серия SG06LP1 на бумаге является более функциональным выбором: легче, меньше, имеет более высокий ток байпаса и — на уровне более 7 кВт — дополнительный трекер MPP. Серия SG05LP1 по-прежнему имеет смысл там, где серия CM еще не доступна на местном уровне или когда у установщика уже есть запасные части и он знаком с платформой SM при вводе в эксплуатацию.

Высоту стоит отметить отдельно. В проектах на высоте выше 2000 м нет опции SG05LP1, соответствующей этому рейтингу в этом наборе данных — допустимая высота SG06LP1 в 3000 м становится скорее жестким требованием, чем приятным. Помимо этого, решение часто сводится к тому, сколько стоит экономия места для установки и запас по высоте по сравнению с доступностью компонентов. Не каждому проекту нужна новейшая платформа, но выбор инвертора подходящего размера для нагрузки важнее, чем погоня за моделью с самым высоким рейтингом на полке.
