Техническое сравнение моделей гибридных инверторов Deye: SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU и SUN-8K-SG05LP1-EU-SM2.

В развивающейся сфере солнечной энергетики конструкция инвертора играет ключевую роль в общей эффективности, безопасности и удобстве использования системы. В этой статье представлено подробное техническое сравнение трех моделей гибридных инверторов Deye мощностью 8 кВт — SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU и SUN-8K-SG05LP1-EU-SM2 — чтобы помочь проектировщикам и монтажникам систем выбрать наиболее подходящий вариант.

Если вам нужно приобрести сопутствующие товары, изучите наш каталог инверторов или свяжитесь с нами напрямую для получения дополнительных вариантов модели.

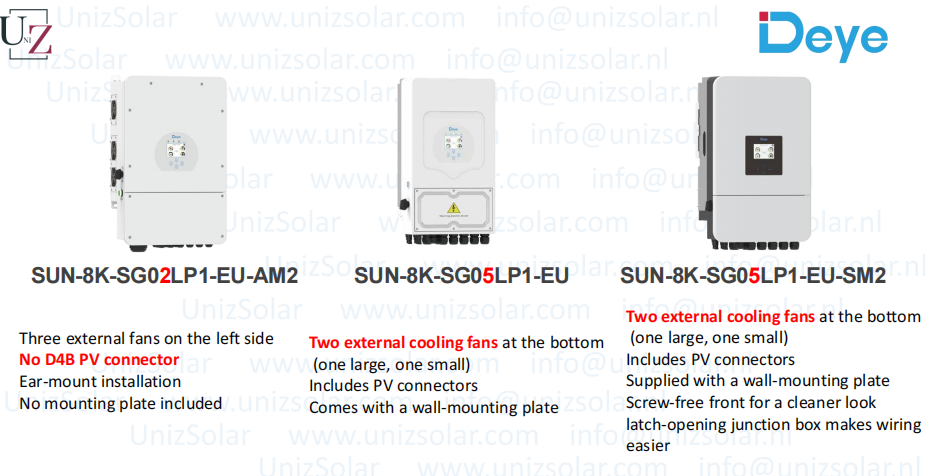

1. Охлаждение и внешний вид
SUN-8K-SG02LP1-EU-AM2 оснащен тремя внешними охлаждающими вентиляторами с левой стороны. Он поддерживает установку на ухе и исключает заднюю монтажную пластину. Примечательно, что в комплект поставки не входят фотоэлектрические разъемы D4B.

В SUN-8K-SG05LP1-EU используются два вентилятора охлаждения, установленные снизу (1 большой и маленький), а также разъемы для фотоэлектрических модулей. В комплект поставки входит пластина для настенного монтажа.

SUN-8K-SG05LP1-EU-SM2 также использует установку с двумя нижними вентиляторами. Он улучшает эстетику и удобство установки благодаря невинтовой передней крышке, открывающейся на защелки, и прилагаемой пластине для настенного монтажа.

2. Электрический вход и фотоэлектрическая конфигурация.
Все три модели имеют одинаковый максимальный входной ток 26–26 А и поддерживают входы 2/2–2 фотоэлектрических цепочек, что обеспечивает гибкость конфигурации солнечных батарей.

3. Внутренняя структура и схемотехника.
SUN-8K-SG02LP1-EU-AM2 отличается двумя портами ICT, терминалами быстрого подключения фотоэлектрических модулей и двумя интерфейсами быстрого отключения. Он включает в себя один вспомогательный источник питания 12 В постоянного тока и обеспечивает улучшенную изоляцию и платы драйверов по сравнению с платформой SG05. Однако он повторно использует плату Wi-Fi.

SUN-8K-SG05LP1-EU включает один порт ICT и использует разъемы D4B (типа MC4). В нем отсутствуют порты быстрого отключения и вспомогательный выход 12 В.

SUN-8K-SG05LP1-EU-SM2 основан на SG05LP1-EU, сохраняя один порт ICT, разъемы D4B и два порта быстрого отключения. Он включает в себя вспомогательный выход 12 В постоянного тока и имеет DIP-переключатель на порте ATS для большей гибкости конфигурации.

4. Печатная плата и архитектура платы
SUN-8K-SG02LP1-EU-AM2 предлагает дополнительную изоляцию и платы драйверов по сравнению с SG05. Модуль Wi-Fi используется повторно, а не интегрируется заново.

SUN-8K-SG05LP1-EU использует базовый стек печатных плат SG05 без дополнительных усовершенствований.

SUN-8K-SG05LP1-EU-SM2 разделяет базовую архитектуру с SG05, но включает в себя новый основной элемент управления, ЖК-дисплей и дополнительные вспомогательные платы, а также поддержку платы DRM в стандартной комплектации.

5. Размер и вес
SG02LP1-EU-AM2 — самый большой и тяжелый: 420 × 670 × 233 мм и 35,6 кг.

SG05LP1-EU более компактен: 330×580×232 мм, весит 24,9 кг.

SG05LP1-EU-SM2 находится между ними: 366 × 589,5 × 237 мм и вес 26,8 кг.

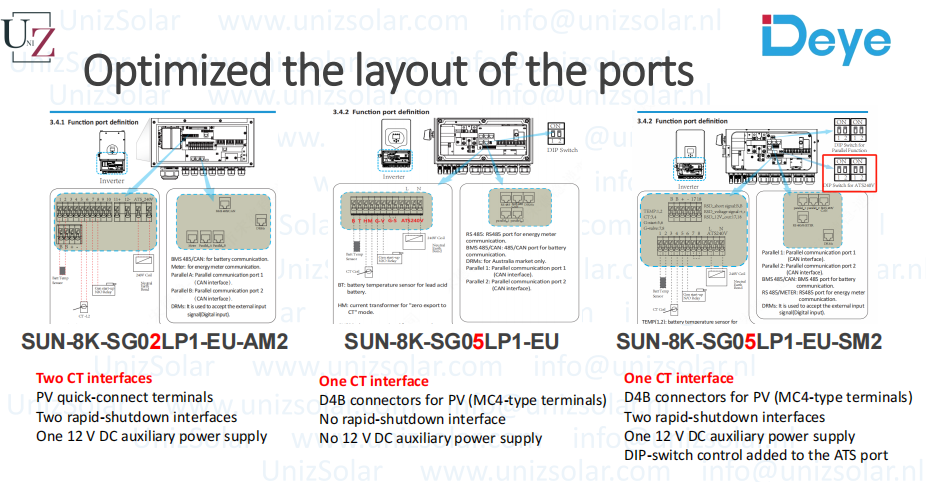

6. Расположение портов и дизайн интерфейса

Три модели демонстрируют значительные различия в расположении портов и поддержке интерфейса CT:

SG02LP1-EU-AM2 имеет два интерфейса трансформаторов тока, клеммы быстрого подключения фотоэлектрических модулей и два порта быстрого отключения со вспомогательным выходом 12 В.

SG05LP1-EU поддерживает один интерфейс CT, разъемы D4B и не имеет функции быстрого отключения и вспомогательного питания.

SG05LP1-EU-SM2 улучшает эту ситуацию благодаря одному интерфейсу CT, разъемам D4B, двум портам быстрого отключения, вспомогательному источнику питания 12 В и интеграции DIP-переключателя на порте ATS.

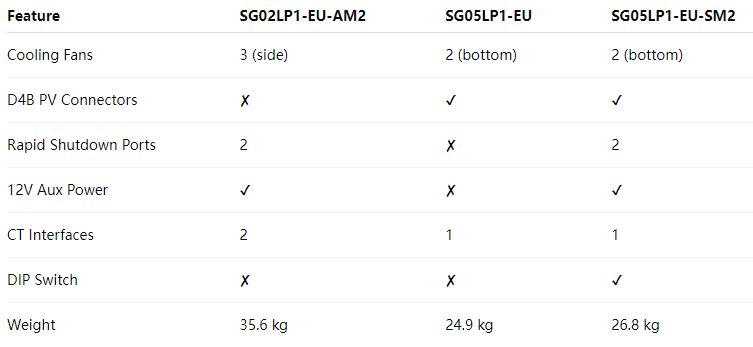

Заключение

Рекомендация:

SG02LP1-EU-AM2 идеально подходит для улучшенной изоляции, измерения двойных трансформаторов тока и систем, требующих дополнительного выхода 12 В и расширенного управления портами.

SG05LP1-EU — более легкий и простой вариант, подходящий для установок с меньшим количеством вспомогательных потребностей.

SG05LP1-EU-SM2 обеспечивает баланс улучшенных функций, улучшенного управления и улучшенного внешнего вида, что делает его самой изысканной моделью для общего применения.
