Практический анализ инвертора Deye F55 (высокое напряжение постоянного тока)

Инвертор Дейе F55 (постоянный ток) - Вольт высокий - Ошибка) Практический анализ - Быстрое устранение неполадок и устранение перенапряжения постоянного тока на примере реального случая

Обзор

F55 (постоянный ток - Вольт Высокий Fault) — код неисправности защиты от высокого напряжения на стороне постоянного тока гибридных инверторов Deye. Обычно это вызвано несоответствием конфигурации системы и рабочих условий, а не аппаратным сбоем. При срабатывании инвертор немедленно отключает вход солнечной энергии и прекращает генерацию солнечной энергии. В этой статье анализируются основные причины и триггерная логика F55 с использованием трех реальных снимков экрана на месте, а также предлагается стандартизированная, готовая к использованию процедура, от отслеживания данных до устранения проблем на месте. Руководство применимо ко всей линейке одноместных жилых помещений Deye. фаза и три низкая фаза гибридные инверторы напряжения и предназначены для монтажников фотоэлектрических систем и персонала по эксплуатации и техническому обслуживанию.

1. Явление неисправности корпуса - Блокировка основной аномалии по трем скриншотам

В этом случае жилая фотоэлектрическая система хранения неоднократно прекращала подачу энергии в дневные периоды высокой освещенности. Удаленный мониторинг вызвал тревогу. Трое на - скриншоты сайта образуют полную цепочку доказательств и ясно показывают основную проблему:

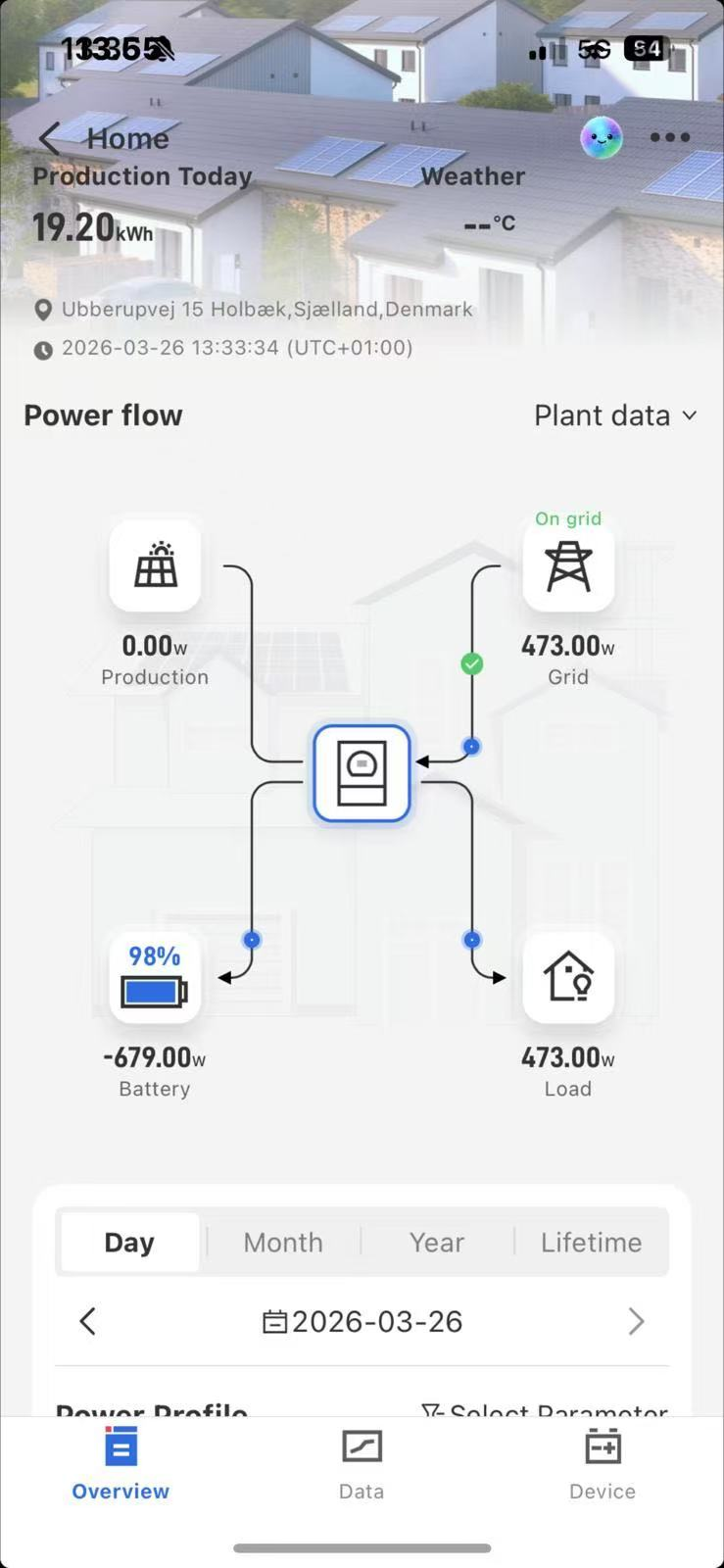

Рисунок 1 - Скриншот потока мощности

Мощность фотоэлектрической генерации падает сразу до 0 Вт. Система прекращает генерацию фотоэлектрических модулей и полностью полагается на

питание от сети плюс разряд батареи для обслуживания нагрузки. Это клиент - воспринимаемый симптом «отсутствия поколения».

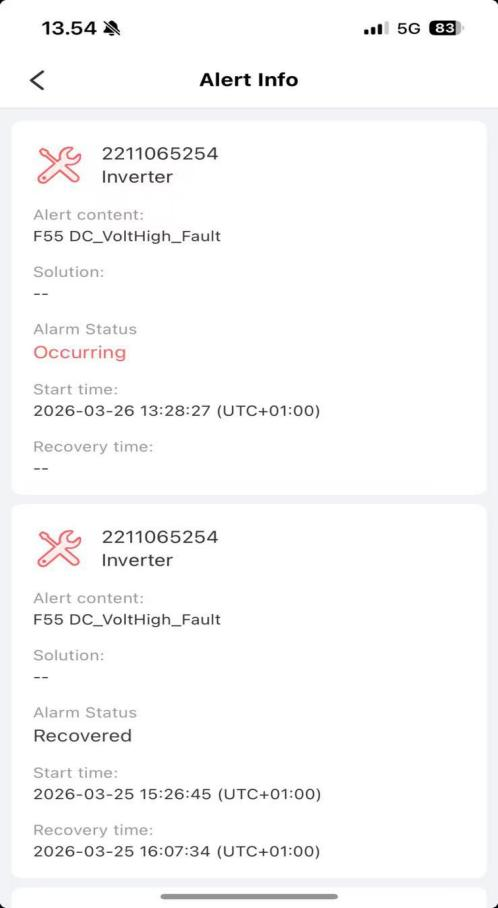

Рисунок 2 - F55 Скриншот журнала тревог

Платформа сообщает F55 DC - Вольт Высокий - Неисправность, указывающая на перегрузку шины постоянного тока напряжение. Неисправности возникают во время дневного максимума. - периоды облучения и автоматически очищаются, когда освещенность падает. Повторяющийся шаблон соответствует типичному времени перенапряжения постоянного тока.

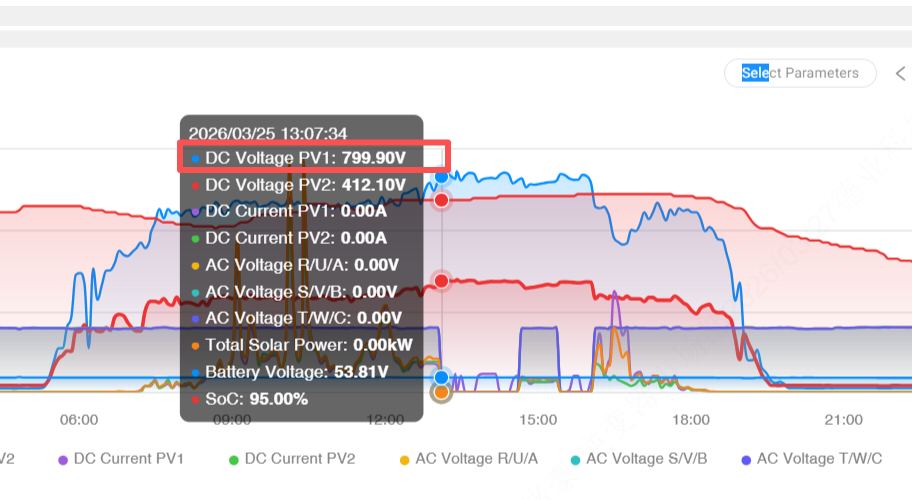

Рисунок 3 - Скриншот оперативных данных

Этот скриншот является ключом к получению root-прав - идентификация причины. Основные аномалии очевидны: постоянное напряжение PV1 резко возрастает до 799,90 В, фотоэлектрические токи PV1 и PV2 составляют 0,00 А, SOC батареи составляет 95% при напряжении батареи 53,81 В, а все напряжения на стороне переменного тока равны 0 В, что указывает на отключение инвертора от сети.

Три скриншота указывают на вывод о том, что чрезмерный постоянный ток - боковое напряжение вызвало инвертор ' защитное действие и вызвало остановку генерации. Почти полный аккумулятор еще больше усугубил состояние напряжения.

2. F55 Определение ядра неисправности и логика триггера случая

1. Официальное определение

F55 обозначает защиту от перенапряжения шины постоянного тока. Инвертор ' Логика защиты предотвращает повреждение IGBT высоким напряжением постоянного тока, конденсаторов звена постоянного тока, батареи BMS и других критически важных компонентов. Когда напряжение постоянного тока превышает настроенный порог защиты, инвертор выполняет защитные действия.

2. Полная логика триггера для этого случая

Если объединить три снимка экрана с поведением защиты инвертора, цепочка неисправностей выглядит следующим образом и представляет собой типичный сценарий F55:

- Основная причина: цепочка PV1 содержит слишком много модулей, соединенных последовательно, поэтому напряжение холостого хода значительно превышает напряжение инвертора. ' s Ограничения входного сигнала MPPT или постоянного тока. На снимке экрана показано напряжение 799,90 В, что намного превышает типичные безопасные пределы.

- Прямой триггер: в полдень при сильном освещении фотоэлектрическое напряжение возрастает еще больше и пересекает порог защиты.

- Усиливающий коэффициент: батарея SOC при уровне заряда 95% почти заполнена, что оставляет мало возможностей для поглощения избыточной фотоэлектрической энергии. Избыточная энергия накапливается на стороне постоянного тока и повышает напряжение.

- Защитное действие: Инвертор запускает F55, отключает фотоэлектрический вход, так что фотоэлектрические токи падают до нуля, и отключается от сети, так что напряжение переменного тока становится равным нулю. Мощность фотоэлектрических модулей падает до 0 Вт, и система прекращает экспорт.

- Автоматическое восстановление: когда вечером интенсивность излучения снижается, фотоэлектрическое напряжение возвращается в безопасный диапазон, защита сбрасывается, и инвертор возобновляет нормальную работу.

3. Основные причины F55 (большинство неаппаратных проблем)

Судя по скриншотам и полевой статистике, большинство неисправностей F55 не вызваны аппаратными дефектами. Этот случай соответствует двум основным причинам, которые должны быть в центре внимания проверок на месте:

1. Чрезмерная конфигурация фотоэлектрической цепочки (основная причина, ~60%)

Этот случай типичен: количество серий цепочек PV1 слишком велико, поэтому напряжение холостого хода достигает 799,90 В, что значительно превышает значение инвертора. ' допустимый вход. При сильном облучении неизбежно срабатывает защита от перенапряжения. В некоторых случаях также наблюдается дисбаланс между PV1 и PV2 в типе модуля или количестве цепочек, что приводит к превышению безопасного напряжения одной цепочки.

2. Недостаточное поглощение батареи (вторичное, ~25%)

Высокий battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Другие распространенные не - аппаратные причины

- Неправильные настройки параметров, такие как слишком строгие ограничения обратного хода, отключенное сглаживание мощности или неправильные настройки отключения заряда батареи, которые приводят к скачкам напряжения.

- Проблемы с проводкой постоянного тока, такие как ослабленные или окисленные соединения, которые искажают измерение напряжения и вызывают ложное обнаружение перенапряжения.

4. Стандартизированная процедура устранения неполадок F55 - Сначала удаленное управление, затем включение - Сайт

Следуйте принципу «сначала удаленное отслеживание снимков экрана, затем практические проверки на месте; прежде чем проверять оборудование, проверяйте схемы». Три снимка экрана позволяют выявить около 90% проблем и избежать ненужного демонтажа.

Шаг 1 - Удаленное отслеживание снимков экрана (ядро, 5 минут для устранения основной причины)

Получите три основных скриншота с платформы и проверьте четыре пункта:

- Из рисунка 2 подтверждается F55 и то, что триггеры возникают при высокой освещенности, что указывает на PV. - побочные вопросы.

- По рисунку 3 проверьте фотоэлектрическое напряжение и ток. Напряжение намного выше MPPT или входных пределов с нулевым током указывает на проблемы с конфигурацией фотоэлектрической цепочки.

- По рисунку 3 проверьте SOC батареи. Высокий уровень SOC выше 85% указывает на недостаточную поглощающую способность.

- На рисунках 1 и 3 проверьте сторону переменного тока, чтобы исключить проблемы с сетью как причину отключения.

Шаг 2 - Проверки фотоэлектрической стороны на месте (восстановление активной зоны)

- Отсоедините PV от инвертора и измерьте напряжения холостого хода PV1/PV2 с помощью мультиметра, чтобы проверить показания на скриншоте.

- Пересчитайте количество цепочек и убедитесь, что напряжение холостого хода находится в безопасных пределах при ожидаемых температурных условиях.

- Осмотрите клеммы постоянного тока фотоэлектрических модулей на наличие ослабленных соединений или окисления, а также проверьте модули на предмет повреждений или затенения.

Шаг 3 — Battery and parameter optimization (remove amplifying factors)

- Восстановите отсечку заряда аккумулятора и другие параметры аккумулятора до значений по умолчанию, установленных производителем.

- Избегайте зарядки в часы пиковой освещенности, например, с 11:00 до 15:00, и перенесите зарядку в периоды, не связанные с пиковой нагрузкой, чтобы увеличить запас поглощения.

- Соответствующим образом ослабьте ограничения на запрет реверса/экспорта в пределах нормативных допусков и включите сглаживание мощности для подавления скачков напряжения.

Шаг 4 — Hardware checks (only if prior steps fail, rare)

- Обновите прошивку инвертора и при необходимости восстановите заводские настройки и перенастройте параметры.

- Обратитесь в службу технической поддержки Deye для проверки датчиков напряжения постоянного тока, IGBT и батареи BMS. Не разбирайте инвертор без разрешения.

5. План восстановления для конкретного случая — практичный и надежный

Сосредоточьтесь на коррекции фотоэлектрических цепочек и оптимизации батареи/параметров. Все действия, описанные ниже, могут выполняться на месте и должны исключить повторение.

1. Восстановление активной зоны на фотоэлектрической стороне

- При показании напряжения PV1 799,90 В немедленно уменьшите количество серий цепочек PV1, чтобы напряжение холостого хода попадало в пределы инвертора. ' допустимый входной диапазон с запасом прочности. После реконфигурации измерьте напряжение холостого хода в отключенном состоянии и подключайте повторно только тогда, когда показания станут нормальными.

- Убедитесь, что PV1 и PV2 используют одинаковые типы модулей, количество строк и, желательно, одни и те же производственные партии. Сохраняйте разницу напряжений между цепочками минимальной.

2. Оптимизация батареи и параметров

- Установите верхний предел заряда батареи на уровне, который оставляет запас для поглощения фотоэлектрических элементов, например 80–85 % SOC.

- Разрешить ограниченный экспорт в сеть, где это разрешено, чтобы избежать накопления энергии постоянного тока.

- Включите функции сглаживания мощности и ограничения мощности фотоэлектрических модулей для подавления внезапных скачков напряжения или мощности.

3. Простое регулярное обслуживание

- Затяните клеммы постоянного тока на сторонах фотоэлектрической батареи и батареи, удалите окисление и обеспечьте надлежащую изоляцию.

- Ежемесячно получайте три основных снимка экрана для мониторинга фотоэлектрического напряжения и уровня заряда батареи и своевременно вмешивайтесь в случае появления аномалий.

7. Ключевые выводы

- F55 — это нормальное защитное действие, которое не обязательно указывает на неисправность оборудования. Большинство случаев вызвано выходом конфигурации фотоэлектрической цепочки за пределы ограничений инвертора. Высокий уровень заряда батареи и неправильные настройки параметров являются частыми усиливающими факторами.

- Быстрая диагностика опирается на три снимка экрана: поток энергии, журнал сигналов тревоги и рабочие данные. Эти изображения в большинстве случаев позволяют за пять минут отследить первопричину.

- Приоритеты устранения: исправить конфигурацию фотоэлектрической цепочки, чтобы устранить основную причину, и оптимизировать параметры батареи и инвертора, чтобы устранить условия усиления и предотвратить повторение.

Практический контрольный список

- Получите и сохраните рисунки 1, 2 и 3 для каждого инцидента.

- Отключите и измерьте PV Voc в полевых условиях.

- Пересчитайте и отрегулируйте количество цепочек в соответствии с ограничениями на входе инвертора.

- Согласуйте пределы заряда аккумулятора с поставщиком аккумулятора и включите сглаживание мощности.

- Документируйте изменения и отслеживайте их ежемесячно с помощью удаленных снимков экрана.
