F33 не всегда является «ложной тревогой»: почему важны фазный ток, связь по переменному току и переходные нагрузки

F33 не всегда является «ложной тревогой»: почему важны фазный ток, связь по переменному току и переходные нагрузки

Когда инвертор сообщает о перегрузке по току переменного тока, но через несколько минут сайт выглядит нормально, инстинктивно возникает подозрение о нежелательном отключении. На практике лучшая отправная точка обычно проще: прочитайте фазы, проверьте, где подключен инвертор по переменному току, и спросите, что изменилось непосредственно перед сигналом тревоги.

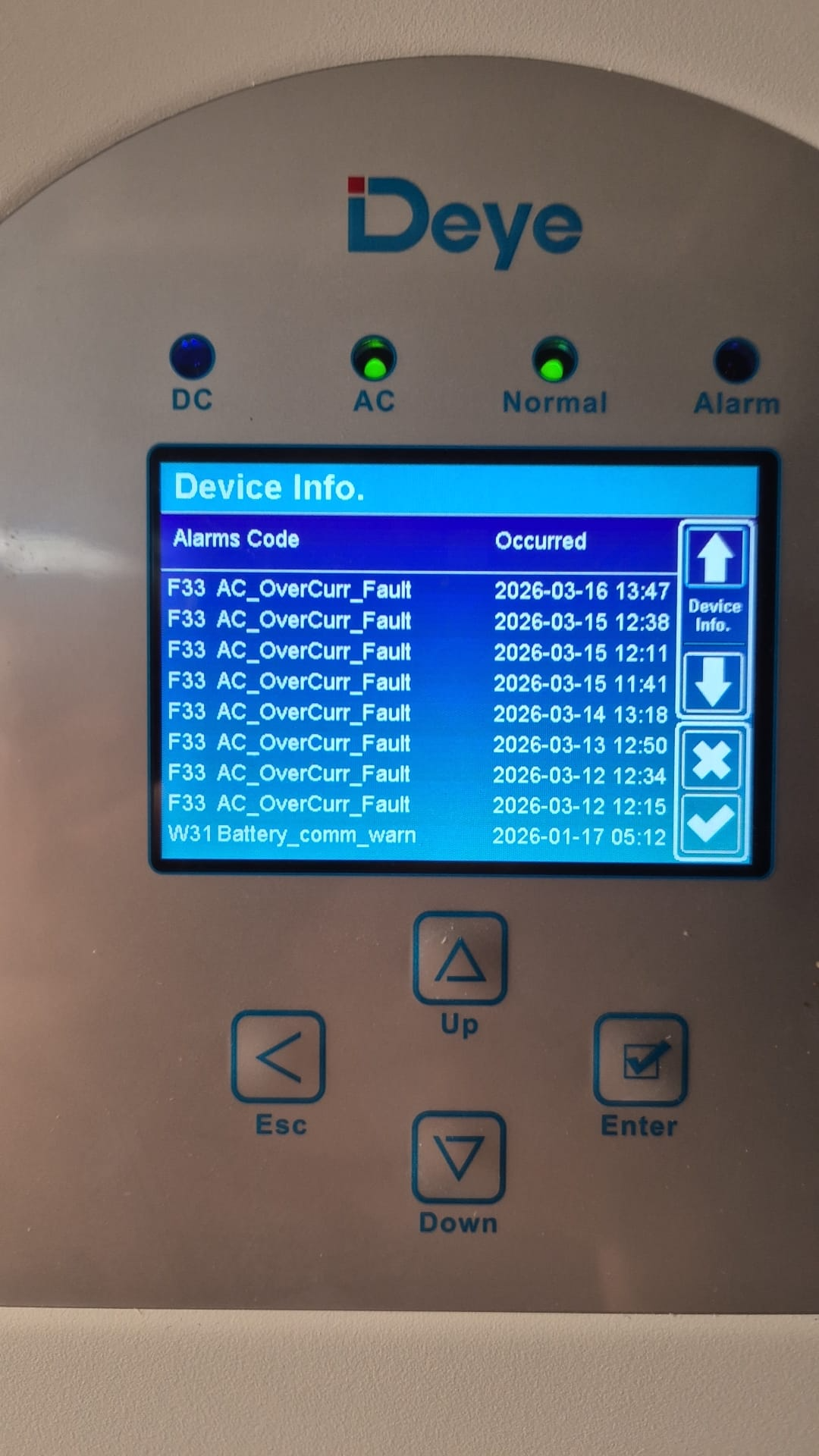

Выездное служение редко вознаграждает за самое быстрое предположение. Сигнализация, которая на первый взгляд кажется загадочной, часто оказывается обычной, если понять электрическую схему. F33 находится как раз в этой категории. В некоторых семействах гибридных инверторов Deye код указан как AC_OverCurr_Fault. В других семействах нумерация немного меняется, но практический урок практически тот же: начните со стороны переменного тока, прежде чем прийти к выводу, что машина неверно сообщила о событии.

Это различие имеет значение, поскольку событие сверхтока переменного тока часто интерпретируется слишком узко. Монтажники могут посмотреть общую мощность объекта, снять показания установившегося тока, не увидеть ничего существенного и решить, что сигнал тревоги не может быть реальным. Тем не менее, ток не всегда ведет себя так аккуратно и равномерно сбалансированно, как предполагают основные цифры власти. Объект может выглядеть скромным по общему количеству киловатт и при этом создавать значительную нагрузку на одну фазу, особенно там, где задействованы соединения по переменному току, резервные нагрузки или кратковременные переключения.

Начните с кода, но не останавливайтесь на достигнутом

Первый полезный момент – трезвый. Нумерация кодов неисправностей может различаться в зависимости от семейства инверторов, поэтому сервисная группа всегда должна уточнять точную модель, прежде чем рассматривать какой-либо отдельный код как универсальный. Несмотря на это, собственные руководства Дея указывают на одно и то же направление: когда инвертор сигнализирует о перегрузке по току на стороне переменного тока, расследование следует начинать с тока в цепи переменного тока, а не с поспешного вывода о том, что виновата батарея, BMS или фотоэлектрический вход.

Это может показаться очевидным, но именно здесь многие разговоры сбиваются с пути. Как только по историческим данным батарея выглядит исправной, внимание часто переключается на программное обеспечение или прошивку. Иногда это оправдано. Чаще всего до сих пор не проверено как следует: где течет ток, на какой фазе он сконцентрирован и повышает ли конфигурация системы вероятность такой концентрации.

Почему более поздние показания нулевого тока доказывают очень мало

Обычное возражение звучит обнадеживающе, но не является окончательным: «Мы проверили ток, когда обсуждался сигнал тревоги, и он был равен нулю». Это говорит нам только о том, как сайт выглядел в тот более поздний момент. Он не сообщает нам, что произошло, когда событие было вызвано.

Кратковременные события сверхтоков могут возникать и быстро исчезать. Компрессор, насос, обогреватель, зарядное устройство или другой инвертор могут изменить картину за считанные секунды. Если состояние исчезнет до прибытия технического специалиста, установившееся показание может выглядеть совершенно безобидным. Исторические кривые также могут упустить наиболее показательные детали, поскольку событие может быть короче интервала регистрации или может быть сглажено в более широкую тенденцию, которая в ретроспективе выглядит ничем не примечательной.

Вот почему контекст имеет значение. Сервисный отчет становится гораздо полезнее, когда в нем фиксируется, что было включено, в каком режиме находилась система, был ли объект подключен к сети или работал через сторону нагрузки, а также совпало ли событие с известным изменением спроса.

Недоразумение на 5 кВт: полная мощность и фазный ток — не одно и то же

Снова и снова всплывает одна строка с поля: «Нагрузка ограничена 5 кВт, а 5 кВт не дают 22 А». Это утверждение верно только при определенном предположении, а именно, что мощность распределяется равномерно по трехфазной системе. Как только нагрузка или источник, связанный по переменному току, концентрируется на одной фазе 230 В, арифметика сразу меняется.

Таким образом, более точное утверждение таково: 5 кВт обычно не дают 22 А на каждой фазе сбалансированной трехфазной системы, но, безусловно, могут находиться в этом диапазоне на одной фазе 230 В. Именно поэтому данные фазового уровня имеют значение. В целом объект может соответствовать ожиданиям и при этом нагружать один проводник гораздо сильнее, чем предполагает показатель общей мощности.

Дело не в том, что каждое показание 22 А является приемлемым. Суть в том, что само число не следует отвергать как невозможное, не выяснив предварительно, как распределяется власть. В реальной установке сетевой инвертор, подключенный по переменному току на L1, или большая нагрузка, сосредоточенная на L1, могут сделать фазный ток гораздо более важным, чем номинальная мощность в кВт.

Почему расположение муфты переменного тока имеет значение

Европейская документация по гибридным инверторам Deye содержит важный момент, который легко упустить из виду при повседневном поиске и устранении неисправностей: связь по переменному току может быть настроена как на стороне сети, так и на стороне нагрузки, а на поддерживаемых моделях порт GEN также может использоваться в качестве входа Micro Inv. Такая гибкость полезна, особенно при модернизации существующей солнечной системы, но она также меняет способ передачи энергии через установку и интерпретацию сигналов тревоги.

Если сетевой инвертор подключен к сети переменного тока на стороне нагрузки, обсуждение должно немедленно перейти от общей генерации на объекте к пути, по которому мощность проходит через резервный выход и подключенные к нему фазы. Точно так же, когда внешний счетчик используется для мониторинга по переменному току, в руководствах Deye отмечается, что данные счетчика должны правильно передаваться с гибридным инвертором, чтобы данные о потреблении нагрузки были точными. Без этого контекста технические специалисты и клиенты могут в конечном итоге спорить из-за снимков экрана, а не диагностировать реальное состояние электрооборудования.

Читайте этапы, а не только общее количество

Именно здесь страницы с подробными сведениями об инверторе зачастую более информативны, чем одно представление об общей мощности. Интерфейс Дея отображает напряжение, ток и мощность для каждой фазы на стороне инвертора, а также напряжение и мощность для каждой фазы на стороне нагрузки. Для сервисной команды это не украшение. Часто это решающая подсказка.

Трехфазные системы все еще могут быть неравномерными. В технических характеристиках Дейе для низковольтных трехфазных гибридов указано, что инвертор поддерживает несбалансированный выход, а в меню последних моделей также упоминается асимметричное фазовое питание. Другими словами, система создана для работы в реальном мире, где нагрузки не всегда четко распределяются. Но та же самая реальность означает, что устранение неполадок должно осуществляться на фазовом уровне. Плоская общая фигура может скрыть однобокую установку.

Лучший способ объяснить F33 клиентам

Клиентам обычно не нужны уроки философии кодов неисправностей. Они хотят знать, безопасен ли инвертор, правильно ли подключена система и не просят ли их заменить детали без необходимости. Самый полезный ответ — не говорить, что тревога была определенно правильной или определенно ошибочной. Это необходимо для того, чтобы объяснить, что событие сверхтока переменного тока должно оцениваться по фактическому пути тока, фактической фазовой нагрузке и фактическому рабочему моменту, а не по спокойному снимку, сделанному впоследствии.

Это способствует улучшению служебного разговора. Это показывает, что расследование основано на электрическом поведении, а не на догадках. Это также позволяет избежать двух крайностей, которые подрывают доверие: игнорирование сигнала тревоги как программного сбоя без доказательств или рассмотрение каждого кода сверхтока как доказательства аппаратного дефекта.

В конце концов, многие дискуссии о F33 касаются вовсе не загадочного инвертора. Они касаются разницы между суммарной мощностью и фазным током, между установившимися показаниями и кратковременными событиями, а также между аккуратной однолинейной схемой и способом фактического подключения установки на месте. Закройте этот пробел, и дело обычно станет гораздо проще понять.
