Что такое сетевой инвертор?

Солнечные панели производят электроэнергию постоянного тока (DC), но ваш дом, ваш офис и коммунальная сеть работают на переменном токе (AC). Сетевой инвертор устраняет этот пробел. Он преобразует выход постоянного тока вашей солнечной батареи в совместимую с сетью мощность переменного тока, синхронизирует этот выход с напряжением и частотой электросети и управляет потоком электроэнергии между вашей системой и сетью.

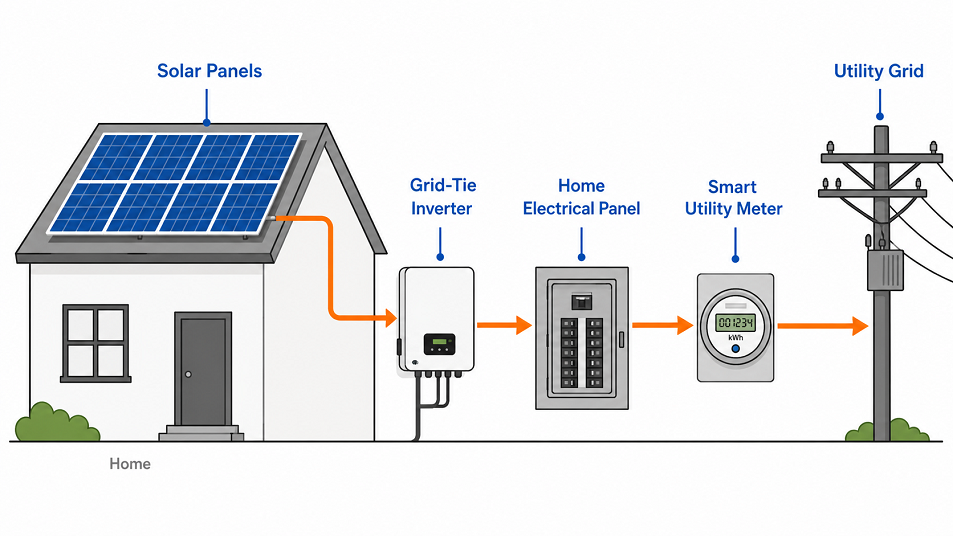

Типичная сетевая солнечная установка состоит из трех основных элементов: фотоэлектрической батареи, улавливающей солнечный свет, сетевые инверторы для бытовых и коммерческих солнечных систем которые преобразуют и управляют электроэнергией, а также двунаправленный интеллектуальный счетчик, который точно записывает, сколько энергии вы потребляете из сети и сколько вы экспортируете обратно. В отличие от автономных систем, которые полагаются на аккумуляторные батареи для независимого функционирования, система, связанная с сетью, использует коммунальную сеть в качестве буфера, получая от нее энергию, когда солнечной энергии не хватает, и возвращая излишки энергии обратно, когда производство превышает спрос.

Такая архитектура делает сетевые системы наиболее экономичным и широко распространенным типом солнечной установки, особенно в городских и пригородных районах со стабильным доступом к сети. Нет необходимости в дорогостоящих аккумуляторных батареях для поддержания непрерывного электроснабжения, а экономия еще больше улучшается благодаря программам чистого учета, которые дают потребителям кредит за электроэнергию, которую они возвращают в сеть.

Как работает сетевой инвертор

Высокоэффективные фотоэлектрические панели генерировать электричество постоянного тока, напряжение и ток которого постоянно меняются в зависимости от интенсивности солнечного света, температуры и затенения. Первой задачей инвертора является преобразование этого колебательного входного сигнала во что-то стабильное и пригодное для использования. Внутри входной каскад фильтрует необработанный постоянный ток, инверторный мост использует высокоскоростные переключающие транзисторы (обычно IGBT) для имитации формы сигнала переменного тока, а выходной фильтр сглаживает результат в чистую синусоидальную волну, соответствующую стандартам сети.

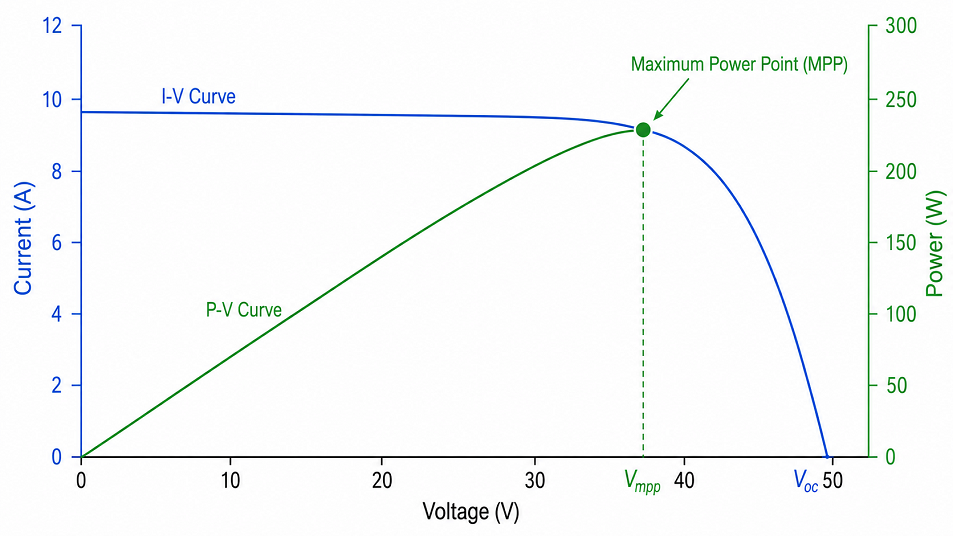

Параллельно с этим процессом преобразования выполняется отслеживание точки максимальной мощности (MPPT). Солнечные панели не работают с фиксированной выходной мощностью — их кривая мощности смещается в зависимости от условий, и всегда существует одна конкретная комбинация напряжения и тока, которая дает максимально возможную мощность. Алгоритмы MPPT постоянно проверяют массив панелей и корректируют рабочую точку инвертора, чтобы оставаться на этом пике. На практике хорошо реализованная система MPPT может восстановить несколько процентных пунктов энергии, которая в противном случае была бы потеряна из-за неоптимального состояния панелей, особенно в системах с частичным затенением или смешанной ориентацией панелей.

Третья и наиболее важная с точки зрения безопасности функция — синхронизация сети. Прежде чем инвертор экспортирует один ватт, он должен зафиксировать напряжение, частоту и фазу сети. Любое несоответствие может создать помехи или, в худшем случае, повредить оборудование. Современные инверторы достигают этой блокировки в течение нескольких секунд после запуска и постоянно контролируют параметры сети. Если сеть выходит из строя — из-за неисправности, работ по техническому обслуживанию или простоя — инвертор обнаруживает потерю и немедленно отключает выход. Это защита от изолирования предотвращает случайное подачу напряжения на линии, которые, по мнению работников коммунальных служб, обесточены, и это обязательная функция в соответствии со всеми основными стандартами межсетевого соединения во всем мире.

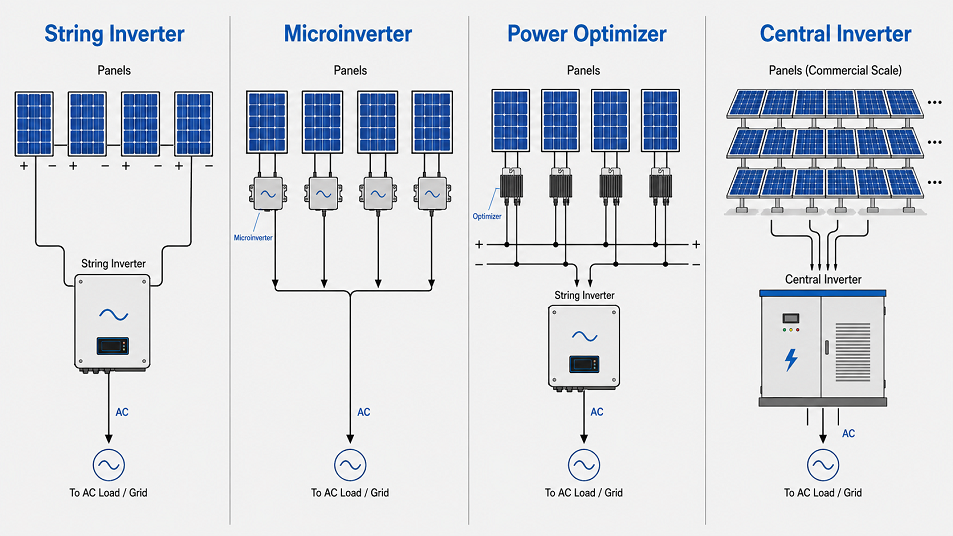

Типы сетевых инверторов

Не все сетевые инверторы имеют одинаковую архитектуру. Правильная топология зависит от размера вашей системы, планировки крыши, условий затенения и бюджета. Каждый из четырех основных типов обеспечивает различные компромиссы между стоимостью, производительностью и гибкостью.

Для большинства жилых помещений в Европе струнные инверторы остаются выбором по умолчанию — это проверенная технология, простая в установке и хорошо поддерживаемая. Микроинверторы для оптимизации на уровне панели становятся все более популярными для домов со слуховыми окнами, дымоходами или многоскатными крышами, где затенение неизбежно. Оптимизаторы мощности занимают практическую золотую середину: они обеспечивают производительность MPPT на уровне панели при меньших общих затратах, чем полная микроинверторная система, сохраняя при этом централизованное основное оборудование преобразования.

Основные характеристики и возможности для сравнения

Технические характеристики инверторов могут быть очень объемными, но большинство решений, принимаемых как жилыми, так и коммерческими покупателями, зависит от нескольких спецификаций.

Эффективность — это процент входной мощности постоянного тока, успешно преобразованной в полезную выходную мощность переменного тока. Большинство качественных сетевых инверторов достигают пиковой эффективности от 97% до 98,5%. Более полезным ориентиром является взвешенный показатель эффективности — либо европейская эффективность (η_EU), либо эффективность CEC, используемый в Калифорнии, — поскольку они учитывают реальные изменения уровня производства, а не только сообщают о пике в лучшем случае. Разница в эффективности в 0,5% в системе мощностью 10 кВт приводит к измеримому влиянию на годовой доход.

Количество каналов MPPT имеет большее значение, чем думают многие покупатели. Инвертор с одним MPPT рассматривает весь массив как один электрический блок, поэтому затенение или загрязнение одной струны влияет на все. Инверторы с двумя или более независимыми входами MPPT позволяют оптимизировать разные секции крыши или цепочки с разным количеством панелей. Для любой установки с более чем одной поверхностью крыши настоятельно рекомендуется использовать multi-MPPT.

Степень защиты IP и диапазон рабочих температур определяют, можно ли устанавливать инвертор вне помещения. Устройства со степенью защиты IP65 защищены от пыли и водяных струй и подходят для открытого настенного монтажа. Устройства IP20 или IP21 должны быть защищены от непогоды. В европейском климате, где температура может колебаться от -20 °C зимой до 60 °C на южной стене летом, подтвердите рабочий диапазон инвертора на полной мощности, прежде чем указывать его.

Интерфейсы связи — Wi-Fi, Ethernet, RS485 или Modbus — определяют, как инвертор интегрируется с платформами мониторинга и системами управления энергопотреблением здания. Для бытовых пользователей обычно достаточно облачного мониторинга через приложение для смартфона. Коммерческим операторам подключение RS485 или Modbus обеспечивает интеграцию с локальными системами SCADA и автоматическое оповещение о неисправностях.

Финансовые и экологические преимущества

Наиболее прямой финансовой выгодой от подключенной к сети солнечной системы является сокращение количества электроэнергии, покупаемой у коммунальных предприятий. В дневное время солнечная генерация компенсирует потребление в реальном времени. Любой излишек поступает в энергосистему, и большинство европейских стран имеют ту или иную форму компенсации за этот экспорт — либо фиксированный льготный тариф, систему чистого учета, либо стимул для собственного потребления.

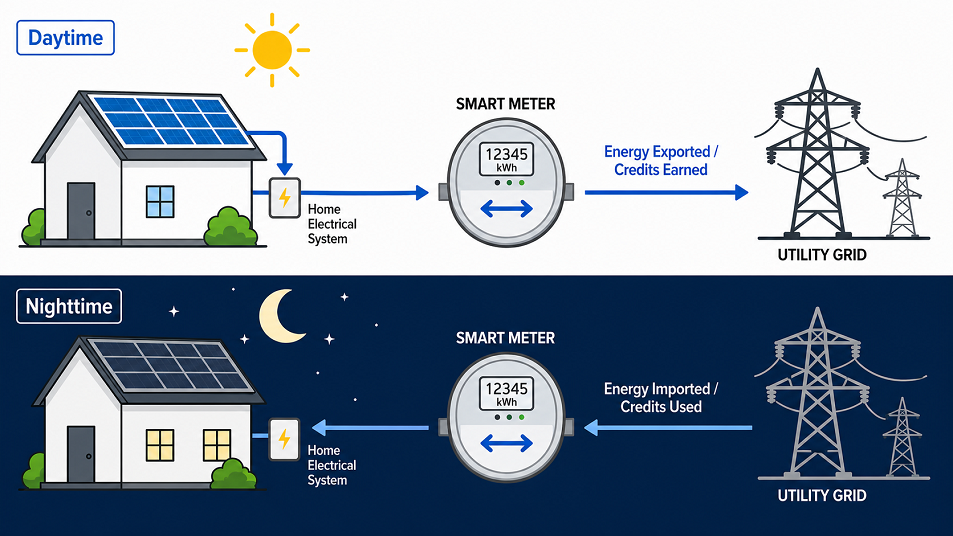

В типичной схеме чистого учета ваш интеллектуальный счетчик регистрирует как энергию, которую вы получаете из сети, так и энергию, которую вы экспортируете. Во время выставления счета экспортированная сумма засчитывается в счет вашего потребления, уменьшая чистый объем, за который вы платите. Современные двунаправленные интеллектуальные счетчики выполняют этот учет автоматически и точно — в отличие от старых аналоговых счетчиков с вращающимся диском, которые они заменили. В месяцы, когда солнечная генерация высока, а спрос домохозяйств умеренный, можно сократить счета за электроэнергию практически до нуля.

Экологическая ситуация проста. Каждый киловатт-час, вырабатываемый солнечной системой, подключенной к сети, заменяет киловатт-час, который в противном случае был бы произведен с помощью тепловой генерации — угля, газа или нефти — в сети. За срок службы системы в 25 лет типичная жилая установка мощностью 8 кВт в Центральной Европе компенсирует примерно 150–200 тонн CO₂, в зависимости от углеродоемкости местной сети. Для предприятий, имеющих обязательства по отчетности в области устойчивого развития, солнечная энергия, подключенная к сети, обеспечивает измеримое и поддающееся проверке сокращение выбросов категории 2.

Стабильность стоимости энергии является второстепенным, но все более ценимым преимуществом. Тарифы на электроэнергию в Европе в течение последних нескольких лет были очень нестабильными. Солнечная установка с подключенным к сети инвертором блокирует часть вашего энергоснабжения при почти нулевых предельных затратах, обеспечивая определенную степень изоляции от будущего повышения тарифов. Для пользователей, которые хотят еще больше расширить эту защиту, переход на гибридный инвертор с аккумуляторной батареей является следующим логическим шагом — и многие строковые инверторы, представленные сегодня на рынке, предназначены для установки дополнительного хранилища без необходимости полной замены системы.

Жилые и коммерческие установки

Сетевые инверторы обслуживают оба рынка, но требования значительно различаются, как только вы выходите за рамки базовой функции преобразования.

Бытовые системы в Европе обычно имеют мощность от 3 до 20 кВт и охватываются одним или небольшим количеством однофазных или трехфазных сетевых инверторов. Выбор размера обычно прост: сопоставьте номинальную выходную мощность переменного тока инвертора с 80–110 % пиковой мощности постоянного тока массива. Умеренное занижение мощности, известное как увеличение мощности постоянного тока, является обычной практикой, поскольку солнечные панели редко выдают номинальную пиковую мощность одновременно, и это повышает эффективность инвертора при частичных нагрузках, которые преобладают большую часть дня. Если в будущем планируется расширение, выберите инвертор с запасом по входу постоянного тока или спроектируйте систему так, чтобы второй блок можно было добавить параллельно. Наш бытовые фотоэлектрические комплекты для домашней установки предварительно согласованы с мощностью инвертора, чтобы упростить это решение.

Коммерческие установки представляют дополнительную сложность. Для систем мощностью выше 100 кВт обычно требуются трехфазные центральные инверторы, официальные соглашения о подключении к сети с оператором распределительной сети (DNO) и инженерное согласование настроек реле защиты. Требования к мониторингу также становятся более строгими: менеджерам предприятий обычно нужны информационные панели в реальном времени, автоматические уведомления о неисправностях и исторические данные об урожайности для отчетности о производительности. Усовершенствованные платформы мониторинга могут интегрировать данные о производстве солнечной энергии с системами управления энергопотреблением зданий, обеспечивая автоматизированные стратегии переключения нагрузки, которые увеличивают долю собственного потребления солнечной электроэнергии и еще больше снижают затраты на импорт энергосистемы.

Оба сегмента извлекают выгоду из одних и тех же основных финансовых факторов — снижения счетов за электроэнергию, доходов от экспорта и потенциального права на получение «зеленых» тарифов или сертификатов устойчивости — но сроки окупаемости и соответствующая инверторная архитектура различаются настолько, что жилые и коммерческие проекты следует указывать отдельно.

Установка, обслуживание и устранение неполадок

Установка инвертора в сеть предполагает подключение к сети переменного тока и процесс формального уведомления или одобрения местного оператора распределительной сети. В большинстве европейских стран эту работу должен выполнять сертифицированный электрик или лицензированный установщик солнечных батарей. Установка своими руками технически осуществима в некоторых юрисдикциях, но обычно лишает гарантии производителя, может не соответствовать требованиям страховщика, а на некоторых рынках просто не допускается без одобрения DNO, предоставленного квалифицированным специалистом.

Ежедневное обслуживание минимально по сравнению с большинством электрооборудования. Периодический визуальный осмотр — проверка на наличие коррозии, необычных звуков вентиляторов охлаждения и подтверждение наличия вентиляционных зазоров вокруг устройства — достаточен для большинства установок. Обновления встроенного ПО, выпущенные производителем, следует применять, когда они доступны, поскольку они часто касаются обновлений соответствия требованиям энергосистемы и усовершенствований алгоритма MPPT. Данные мониторинга являются наиболее надежной системой раннего предупреждения: устойчивое падение удельной мощности (кВтч на кВтп) по сравнению с сезонным базовым уровнем обычно является первым признаком развивающейся неисправности, будь то в инверторе, проводке или самих панелях.

Распространенные неисправности и их вероятные причины: инвертор, который не запускается утром, несмотря на солнечный свет, обычно показывает напряжение или частоту сети, выходящую за пределы окна приемки инвертора — прежде чем предполагать аппаратную неисправность, проверьте, не затронуто ли также питание соседа. Повторяющиеся отключения из-за перенапряжения на стороне переменного тока распространены в районах с высоким проникновением солнечной энергии в слабой сети и могут потребовать корректировки настроек реактивной мощности инвертора или кривой отклика напряжения по согласованию с DNO. Сбои связи, влияющие на удаленный мониторинг, обычно являются проблемой Wi-Fi или конфигурации сети, а не аппаратной неисправностью, и устраняются путем проверки настроек маршрутизатора или переключения на проводное соединение Ethernet.

Стандарты безопасности и их соответствие

Сетевые инверторы работают на пересечении частных солнечных систем и общественной электросети, поэтому они подчиняются самым строгим стандартам силовой электроники. Соблюдение требований не является обязательным — коммунальные предприятия откажутся от заявки на подключение к сети для любого инвертора, который не может продемонстрировать соответствие применимым стандартам, и страховые полисы для солнечных установок обычно также требуют этого.

Для рынков Северной Америки Двумя основополагающими требованиями являются UL 1741 и IEEE 1547. UL 1741 — это стандарт безопасности продукции, охватывающий электрические, механические и тепловые конструкции инверторов, преобразователей и контроллеров заряда, используемых в распределенной генерации. Он требует тестирования защиты от секционирования, защиты от перегрузки по току и обнаружения замыкания на землю. IEEE 1547 устанавливает требования к взаимосвязи и совместимости на уровне системы, определяя, как инвертор должен реагировать на отклонения напряжения и частоты в сети, а также определяя протоколы связи, которые позволяют операторам коммунальных предприятий контролировать и, при необходимости, сокращать активы распределенной генерации.

Для европейских рынков эквивалентная структура построена на основе IEC 62116 и EN 50549. IEC 62116 — это международная процедура испытаний мер по предотвращению изолирования в интерактивных фотоэлектрических инверторах. Он определяет наихудший сценарий испытаний — сбалансированную резонансную нагрузку, предназначенную для поддержания изолированного режима — и требует, чтобы инвертор обнаружил состояние и отключился в течение двух секунд. EN 50549 (части 1 и 2) охватывает более широкие требования к генераторам, подключенным к распределительным сетям общего пользования низкого и среднего напряжения, включая кривые напряжения и частотной характеристики, реактивную мощность и настройки реле защиты интерфейса. В частности, в Германии VDE-AR-N 4105 применяется к низковольтным соединениям и добавляет национальные требования к базовым европейским требованиям. Инверторы, продаваемые в Европе, должны иметь декларации соответствия для соответствующих частей этих стандартов, а установщики должны убедиться, что конкретная модель находится в списке одобренного DNO оборудования, прежде чем приступать к проектированию.

Практический вывод для покупателей: всегда проверяйте, что инвертор, который вы указываете, имеет сертификаты, необходимые в вашей стране, а не только общий знак CE. Маркировка CE на солнечном инверторе подтверждает, что производитель имеет самодекларированное соответствие — она сама по себе не подтверждает, что устройство было независимо протестировано на соответствие IEC 62116 или EN 50549. В случае сомнений ищите сторонние отчеты об испытаниях из аккредитованных лабораторий или проконсультируйтесь с Стандартная документация по тестированию защиты от изолирования IEC 62116 на IEEE Xplore для получения полной технической спецификации.

Часто задаваемые вопросы

Может ли сетевой инвертор работать при отключении электроэнергии?

Нет, не без дополнительного оборудования. По закону стандартный сетевой инвертор должен отключаться, когда обнаруживает, что в сети пропало питание. Это отключение, предотвращающее изолирование, защищает работников коммунальных предприятий от линий под напряжением. Если резервное питание во время отключений является приоритетом, вам понадобится либо гибридный инвертор с аккумуляторной системой, либо отдельная автономная резервная схема. Многие современные струнные инверторы разработаны с возможностью гибридной модернизации, поэтому стоит учитывать это на этапе проектирования, даже если вы не добавляете хранилище сразу.

Как долго работает сетевой инвертор?

Большинство производителей дают гарантию на струнные инверторы от 10 до 12 лет, при этом доступна расширенная гарантия до 20 лет. Фактический срок службы часто превышает гарантийный срок — от 15 до 20 лет — вполне реалистичный срок для качественного устройства, установленного в хорошо вентилируемом помещении. На микроинверторы обычно предоставляется 25-летняя гарантия, соответствующая ожидаемому сроку службы панелей, которые они обслуживают. Основными изнашиваемыми компонентами струнных инверторов являются электролитические конденсаторы и вентиляторы охлаждения; замена их через 10–12 лет — экономически эффективный способ продлить срок службы.

Инвертор какого размера мне нужен для бытовой системы?

Практическая отправная точка — согласовать номинальную выходную мощность переменного тока инвертора примерно с 80–110% пиковой мощности постоянного тока вашего массива. Массив панелей мощностью 10 кВт обычно сочетается с инвертором мощностью 9–10 кВт. Небольшое занижение мощности инвертора (завышение мощности постоянного тока) является обычным явлением, поскольку панели редко одновременно работают с номинальной пиковой нагрузкой, и это повышает эффективность в условиях частичной нагрузки, которая преобладает большую часть рабочего дня. Ваш установщик солнечной батареи должен проверить этот размер с учетом ориентации вашей конкретной крыши, местных данных об освещенности и любых факторов затенения.

Является ли сетевой инвертор тем же, что и гибридный инвертор?

Нет. Сетевой инвертор подключает вашу солнечную батарею к сети и не включает управление батареями. Гибридный инвертор добавляет интерфейс батареи с постоянным током, позволяя системе хранить излишки солнечной энергии для использования в ночное время или во время отключений электроэнергии. Гибридные инверторы дороже и немного сложнее в установке, но они обеспечивают большую энергетическую независимость и устойчивость. Если вы не уверены, какой вариант подходит для вашей ситуации, целесообразным вариантом будет начать с системы, работающей только с сетью, и провести модернизацию позднее — при условии, что оригинальный инвертор предназначен для установки дополнительного модуля батареи.

На какие сертификаты мне следует обратить внимание при покупке сетевого инвертора в Европе?

Как минимум, обратите внимание на соответствие IEC 62116 (процедура испытания на защиту от изолирования), EN 50549-1 (требования к низковольтному подключению) и национальному сетевому кодексу, действующему в вашей стране — VDE-AR-N 4105 в Германии, G98/G99 в Великобритании или эквивалентному. Отчеты сторонних испытаний аккредитованной лаборатории обеспечивают более надежную гарантию, чем самозаявление производителя. Ваш DNO может также вести утвержденный список оборудования; проверка этого перед окончательной доработкой спецификации продукта позволяет избежать задержек на этапе утверждения подключения к сети.

Как контролировать работу сетевого инвертора?

Большинство современных инверторов оснащены встроенным мониторингом через Wi-Fi или Ethernet, а данные доступны через приложение производителя или веб-портал. Ключевыми показателями для отслеживания являются ежедневная и ежемесячная выработка электроэнергии (кВтч), пиковая выходная мощность и удельная мощность (кВтч на установленную кВтч) в сравнении с местными данными об освещенности. Устойчивое снижение удельной урожайности, а не абсолютного объема производства, который естественным образом меняется в зависимости от сезона, является наиболее надежным индикатором системной проблемы. Для коммерческих установок подключение RS485 или Modbus обеспечивает интеграцию со сторонними платформами управления энергопотреблением для более расширенного анализа и автоматизированной отчетности.
