Практическое руководство по установке домашней батареи Deye: распространенные неисправности и решения для SE-F16 и RW-F16

Практическое руководство по установке домашней батареи Дэй: распространенные неисправности и решения для SE-F16 и RW-F16

1. Введение

В отчетах BBC о технологиях домашние системы хранения энергии часто изображаются как энергонезависимые «домашние электростанции» — солнечные панели на крыше генерируют электроэнергию в течение дня, батареи обеспечивают электроэнергию ночью или в дождливые дни, что позволяет справиться с пиковыми ценами на электроэнергию, колебаниями в сети и даже экстремальными погодными условиями. Однако реальная установка далека от «включи и работай». Низковольтные литиевые батареи SE-F16 и RW-F16 компании Deye (Deye, профессиональная марка накопителей энергии и инверторов) (обе 16 кВтч LiFePO₄, номинальное напряжение 51,2 В) в сочетании с SUN-10K-SG05LP3-EU-SM2 (трехфазный низковольтный гибридный инвертор мощностью 10 кВт), несмотря на свою надежность, часто демонстрируют отклонения в фактической проводке, связи и параллельном соединении. В этой статье, основанной на официальных руководствах Deye, форумах пользователей (таких как DIY Solar Forum) и реальных случаях установки, анализируются четыре типичные проблемы и их решения, чтобы помочь обычным домовладельцам или установщикам избежать ловушек. Данные взяты из последних спецификаций продуктов 2025–2026 годов, а фактическая производительность зависит от температуры, уровня заряда и т. д.

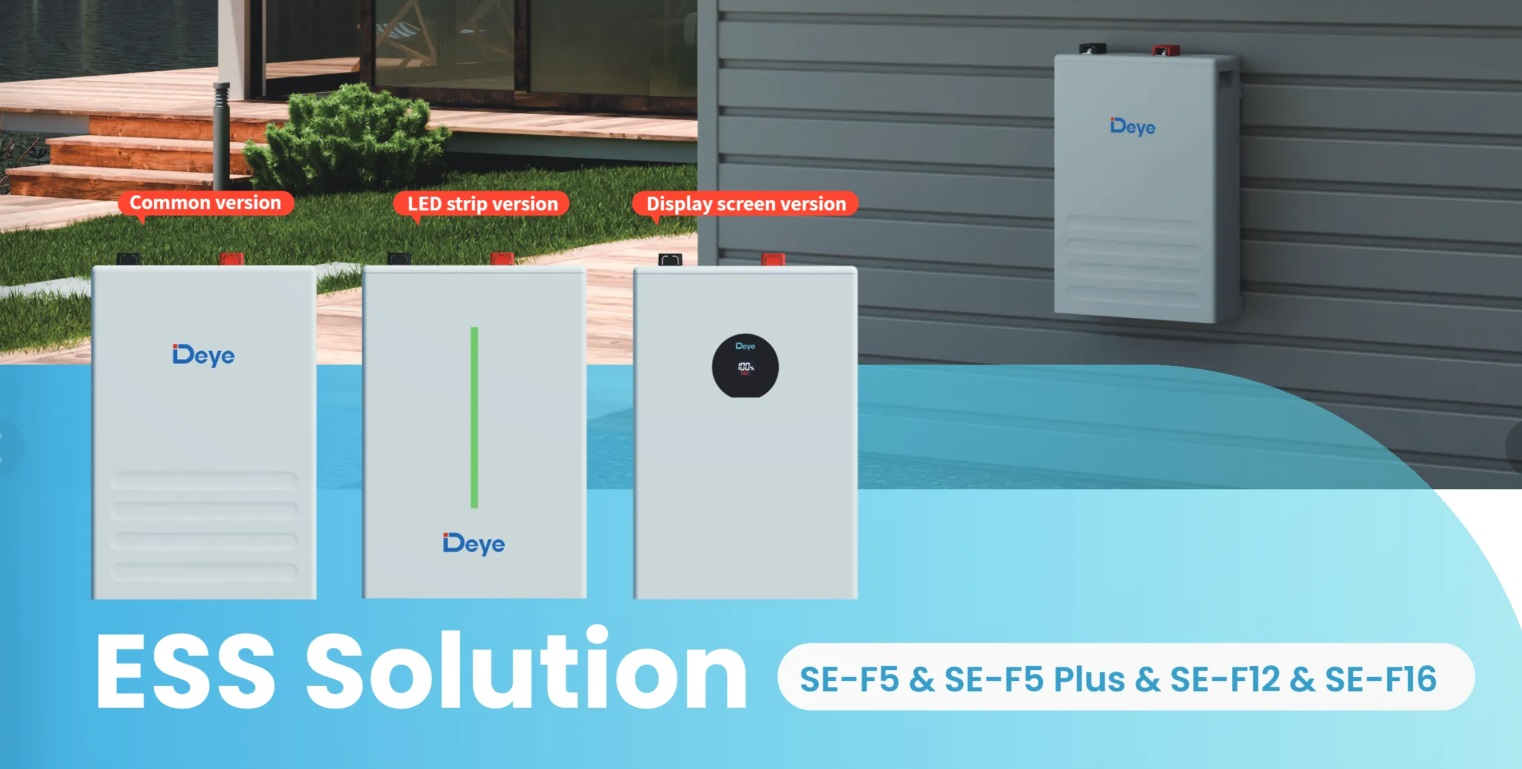

Рисунок 1. Официальные изображения серии Deye SE-F16

2.1 Случай первый: ошибка связи BMS — «Батарея не отвечает», система сразу выключается

Самая распространенная проблема: инвертор отображает «comm./F01-F64» или на ЖК-дисплее батареи отображается «W31 Предупреждение о связи батареи (сбой связи с PCS)». Владелец трехфазного домашнего хозяйства из Германии установил один блок SUN-10K-SG05LP3-EU-SM2 и два блока RW-F16; после включения инвертор неоднократно подавал сигналы тревоги, уровень заряда батареи не отображался, а зарядка/разрядка полностью не удалась. Анализ причин: Аккумуляторы Deye имеют встроенную BMS (систему управления батареями), которая обменивается данными с инвертором через CAN 2.0 (порт RJ45). Общие причины включают в себя:

• Кабель связи не оснащен необходимым ферритовым кольцом (при прокладке на большие расстояния рекомендуется наматывать 4 витка во избежание помех).
• Неправильная последовательность проводки (CAN-H/L перепутана).
• Неправильная последовательность включения питания (сначала должен быть включен сервисный выключатель аккумулятора, затем выключатель BMS и, наконец, инвертор).
• В режиме инвертора «Li-BMS» не установлен собственный протокол Deye (или неправильно выбран протокол Pylontech или другой сторонний протокол).
• RW-F16 – классическая модель; хотя SE-F16 поддерживает автоматическое создание сети, несоответствие прошивки все равно может вызвать «повторение главного адреса».

Практические решения:

1. После выключения питания используйте оригинальный кабель связи CAT5E для повторного подключения порта «PCS» аккумулятора к порту CAN BMS инвертора.
2. Если кабель связи длинный или на объекте присутствуют сильные электромагнитные помехи, необходимо установить и правильно намотать ферритовое кольцо.
3. Перед параллельным соединением зарядите все батареи до 100% SOC, чтобы уменьшить разницу напряжений и избежать циркуляции тока.
4. Войдите в «Настройку батареи» инвертора и установите протокол «Li-BMS» на собственный протокол Deye (обычно распознается автоматически или выберите режим 00).
5. Стандартная последовательность включения питания: включение сервисного переключателя аккумулятора → включение BMS → запуск инвертора.
6. Если все еще ненормально, проверьте журнал BMS через приложение Deye или платформу мониторинга; Только оригинальные инверторы Deye поддерживают онлайн-обновление прошивки аккумулятора, инверторы сторонних производителей не могут выполнить эту операцию.

Отзывы владельцев: После выполнения этих действий система вернулась в нормальное состояние в течение 10 минут, а данные SOC синхронизировались в реальном времени. В руководстве четко указано: в случае сигналов тревоги связи PCS сначала диагностируйте с помощью программного обеспечения мониторинга и не эксплуатируйте систему с неисправностями.

2.2 Случай второй: дисбаланс параллельной батареи — одна «полная», другая «голодает»

Обычное явление при расширении нескольких батарей: после параллельного подключения двух блоков SE-F16 один продолжает заряжаться, в то время как уровень SOC другого остается на уровне 60%, что приводит к потере общей емкости и даже к срабатыванию «разницы в напряжении ячейки». Владелец польской виллы (4 инвертора RW-F16 мощностью 10 кВт) обнаружил неравномерность тока разряда после параллельного подключения, а также срабатывание сигнализации при пиковой нагрузке. Анализ причин:

• RW-F16 требует шлейфового подключения IN→OUT; SE-F16 поддерживает автоматическое создание сети без DIP-переключателей, но неправильная последовательность кабелей связи или конфликт адресов все равно могут привести к сбою в работе сети.
• Нестабильный уровень заряда батареи перед параллельным соединением (руководство строго требует, чтобы все батареи были заряжены до 100 % перед параллельным соединением).
• Сечение силового кабеля слишком маленькое или недостаточный момент затяжки соединения (рекомендуется 2/0 AWG, стандартный крутящий момент 24,5 Нм).
• Максимальный ток заряда/разряда инвертора не настроен в соответствии с общей емкостью аккумулятора: максимальный ток заряда/разряда SUN-10K-SG05LP3-EU-SM2 240 А, ток непрерывного разряда одного RW-F16 160 А.

Практические решения:

1. Перед параллельным соединением полностью зарядите каждую батарею до 100% SOC отдельно и дайте им постоять в течение 24 часов, чтобы обеспечить стабильное напряжение.
2. Кабели связи должны быть подключены строго в шлейфовое соединение IN→OUT; один блок поддерживает до 32 параллельных блоков общей мощностью до 512 кВтч.
3. SE-F16 не требует настройки DIP-переключателя; Параллельный режим RW-F16: режим 1 для инверторов мощностью менее 15 кВт, режим 2 для инверторов мощностью >15 кВт.
4. В инверторе «Настройка батареи» включите параллельный режим, правильно выставьте общую емкость и максимальный ток заряда/разряда; Длительный ток одиночного RW-F16 рекомендуется ограничивать в пределах 160А во избежание перегрева (дополнительную защиту обеспечивает встроенный автоматический выключатель на 125А).
5. Контролируйте напряжение и разницу температур отдельных ячеек батареи в режиме реального времени с помощью облачной платформы или приложения Deye; немедленно проверьте кабели и соединения, если разница напряжений превышает 0,5 В.

Результат: После ремонта владелец добился сбалансированного заряда/разряда аккумулятора и равномерного распределения тока, увеличив показатель самопотребления системы на 30%. Руководство прямо предупреждает: в параллельном режиме, если непрерывный ток одной батареи превышает предел, это может привести к перегреву или даже угрозе безопасности.

.

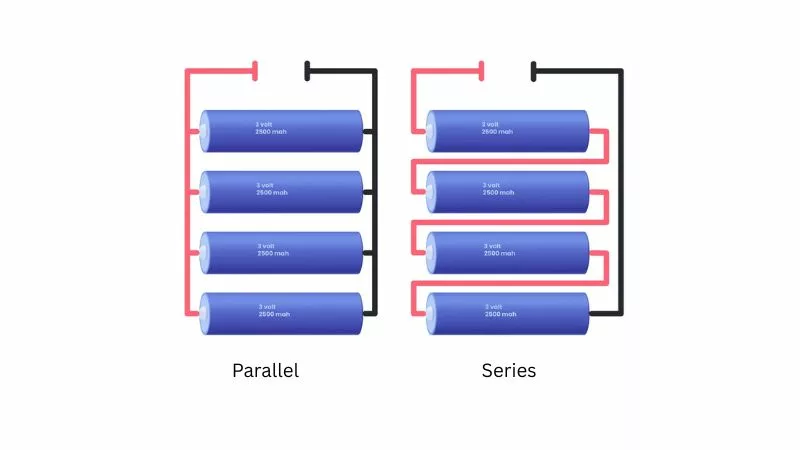

Рисунок 2. Принципиальная схема принципа параллельного и последовательного подключения аккумуляторов

2.3 Случай третий: замыкание на заземление и постоянный ток — сигнал тревоги F22/F56, угроза безопасности

После установки SUN-10K-SG05LP3-EU-SM2 часто появляется сообщение F22 (возможное заземление или неисправность подключения постоянного тока) или F56 (слишком низкое напряжение на шине постоянного тока). Французский установщик периодически сталкивался с проблемами «оффлайн» при настенном монтаже RW-F16; инвертор показал аномально низкое напряжение батареи (фактическое напряжение батареи 51 В в норме). Анализ причин:

• Ненадежное заземление (корпус инвертора и аккумулятор должны быть правильно подключены к защитному заземлению PE).
• Крутящий момент положительного/отрицательного кабеля постоянного тока не соответствует стандарту (24,5 Нм) или перепутана полярность (может напрямую повредить инвертор).
• RW-F16 имеет встроенный двухполюсный выключатель на 125А, непрерывную разрядную мощность SE-F16 до 230А; когда температура окружающей среды ниже 0 ℃, BMS аккумулятора запрещает зарядку и срабатывает защита.
• Трансформатор тока ТТ установлен в неправильном направлении (в режиме нулевого экспорта стрелка должна указывать в сторону нагрузки).

Практические решения:

1. Перед установкой убедитесь, что все кабели постоянного тока соответствуют требованиям к моменту затяжки, строго различайте положительные и отрицательные полюса и никогда не меняйте их местами.
2. Корпус инвертора и корпус батареи должны быть надежно заземлены к одной и той же точке PE для образования эквипотенциального соединения.
3. Проверьте журнал «Системные сигналы» инвертора; F22 чаще всего возникает из-за ослабленных соединений — для устранения проблемы подтяните.
4. Подключите датчик температуры к правильному порту; избегайте ошибочной установки режима свинцово-кислотной батареи.
5. Закрепите трансформатор тока ТТ на соответствующей фазовой линии так, чтобы стрелка была направлена ​​в сторону нагрузки; трехфазная система должна полностью покрывать L1/L2/L3.

После ремонта аварийные сигналы были устранены, и функция плавного переключения ИБП системы заработала нормально. В сообщениях BBC отмечается, что плохое заземление является одной из наиболее скрытых угроз безопасности в домашних системах хранения энергии.

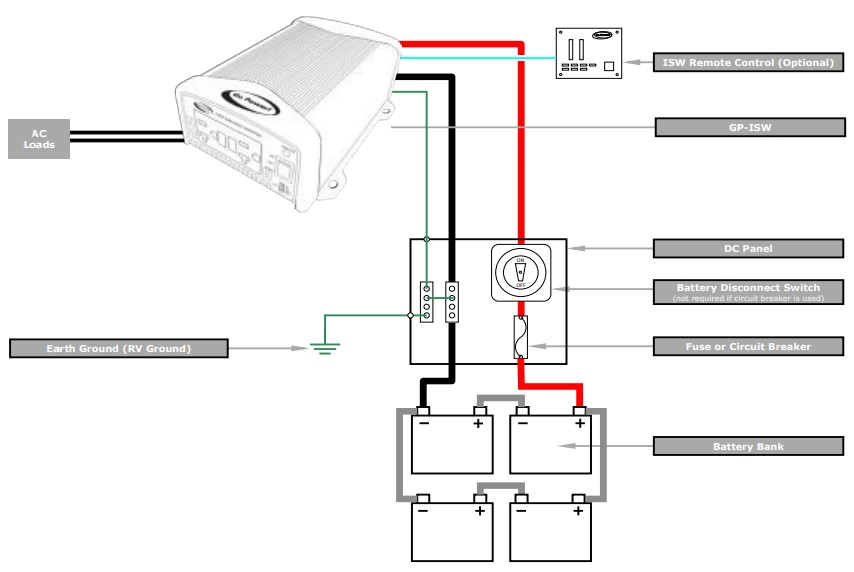

Рисунок 3. Полная принципиальная схема проводки и заземления на стороне постоянного тока инвертора (PE/земля)

2.4 Случай четвертый: сбой зарядки/разрядки по времени использования (TOU) и блокировка верхнего предела зарядки

Когда инвертор настроен на периоды пиковой цены на электроэнергию, аккумулятор не заряжается по графику или заряжается только максимум на 80%. Голландский пользователь, подключивший SE-F16, обнаружил, что в ночные периоды снижения цен зарядка не производилась, а в дневное время аномально отображался «разряд батареи». Анализ причин:

• Опция «Активировать батарею» включена по ошибке (эта функция предназначена только для восстановления батареи с низким SOC; при нормальной работе ее необходимо отключить).
• Связь BMS нестабильна, поэтому инвертор не может получить реальные данные SOC.
• Прошивка аккумулятора RW-F16/SE-F16 поддерживает обновление только инверторов Deye; смешивание со сторонними устройствами, такими как Victron, легко приводит к аномальному отображению потока энергии.

Практические решения:

1. В инверторе «Настройка батареи» отключите функцию «Активировать батарею».
2. Включите «Сетевую плату» и правильно установите периоды пиковой нагрузки TOU (например, ночная плата с 00:00 до 06:00).
3. Сначала исключите проблемы со связью BMS (см. первый случай).
4. При использовании инверторов сторонних производителей переключитесь в режим ручного регулирования напряжения или свяжитесь с Deye для подтверждения совместимости протокола.

После того, как пользователь применил исправление, система строго следовала стратегии пиковой долины, и затраты на электроэнергию значительно снизились.

Рисунок 4. Правильная схема установки трансформатора тока ТТ

3. Руководство по предотвращению ловушек: профессиональная установка остается необходимой

Deye SE-F16 (компактная конструкция, высокий выходной ток, более высокая степень защиты) и RW-F16 (встроенный автоматический выключатель, классическая настенная установка) — это проверенные продукты для жилых помещений, имеющие срок службы 6000 циклов и КПД в обоих направлениях более 90%. Однако профессионализм установки крайне необходим: она должна выполняться профессиональным персоналом, строго соблюдая указанные в руководстве стандарты крутящего момента, диапазон рабочих температур (зарядка 0–55 ℃) и характеристики связи. Большинство ошибок при монтаже связано с нестандартными операциями — несоответствующим требованиям выбором кабеля, хаотичной последовательностью включения или невыполнением балансировки перед параллельным подключением. Практические рекомендации:

• Выполните полное моделирование и отладку системы перед установкой.
• Регулярно проверяйте версию прошивки и журналы работы через приложение Deye.
• Хотя доставка со склада в Европе эффективна, все же рекомендуется выбирать местных сертифицированных установщиков.
• В экстремальных погодных условиях сосредоточьтесь на контроле температуры аккумулятора, чтобы избежать частых срабатываний защиты BMS.

Технология хранения энергии, как описано в репортажах BBC, переходит от профессиональных сценариев к обычным домашним хозяйствам. Однако для действительного достижения энергетической независимости домохозяйства стандартизированная работа на этапе установки часто более важна, чем сам продукт. При обнаружении неисправностей сначала обратитесь к официальной справочной таблице неисправностей Deye или обратитесь в официальную службу технической поддержки. После надлежащей отладки эта серия аккумуляторов может стабильно работать более 10 лет, становясь надежным резервным источником экологически чистой энергии для дома.
