SUN-100K-PCS01HP3 и SUN-125K-PCS01HP3: сравнение характеристик для выбора подходящего ПК

Та же платформа, другой потолок мощности

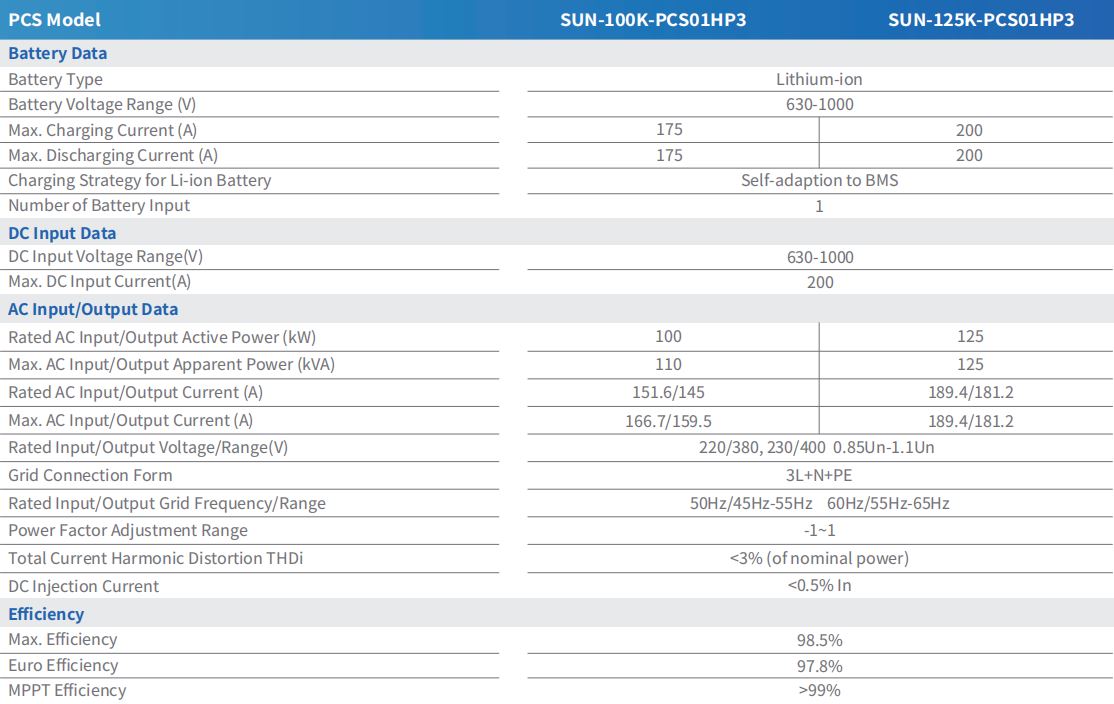

SUN-100K-PCS01HP3 и SUN-125K-PCS01HP3 имеют один и тот же шкаф, один и тот же диапазон напряжения аккумулятора 630–1000 В и одинаковую самонастраивающуюся стратегию зарядки BMS. Их отличает текущая обработка и номинальная мощность, и именно эта разница фактически определяет, какой из них принадлежит конкретному проекту.

Оба устройства принимают один входной аккумулятор и поддерживают исключительно литий-ионную химию, поэтому решение между ними сводится к тому, сколько энергии необходимо для перемещения объекта, а не к совместимости с аккумуляторной стойкой.

Зарядный и разрядный ток

SUN-100K-PCS01HP3 рассчитан на 175А максимальный ток зарядки и разрядки. SUN-125K-PCS01HP3 подходит к 200А с обеих сторон. Этот разрыв в 25 А является практическим пределом того, насколько быстро любое устройство может передавать энергию в аккумуляторную стойку или из нее во время цикла зарядки или разрядки, и он напрямую зависит от разницы в номинальной активной мощности между двумя моделями.

Номинальная и максимальная выходная мощность переменного тока

Номинальная входная/выходная активная мощность переменного тока составляет 100 кВт для меньшего блока и 125 кВт для большего. Полная мощность соответствует тому же соотношению: максимум 110 кВА для SUN-100K-PCS01HP3 против 125 кВА для SUN-125K-PCS01HP3. Что касается тока, номинальный переменный входной/выходной ток составляет 151,6 А/145 А у блока мощностью 100 кВт по сравнению с 189,4 А/181,2 А у блока мощностью 125 кВт, при этом максимальный переменный ток достигает 166,7 А/159,5 А и 189,4 А/181,2 А соответственно.

Обе модели имеют одинаковый диапазон напряжения — 220/380 В или 230/400 В, от 0,85Un до 1,1Un — и одинаковую форму подключения к сети 3L N PE, поэтому подход к подключению на стороне переменного тока между ними не меняется; только размер проводника должен учитывать более высокий ток на агрегате мощностью 125 кВт.

Показатели эффективности практически идентичны

Эффективность – это то, где две модели скорее сходятся, чем расходятся. Оба достигают максимальной эффективности 98,5% и эффективность Евро 97,8%, при этом эффективность MPPT превышает 99% в сочетании с модулем MPPT. Общие гармонические искажения тока не превышают 3 % от номинальной мощности на обоих устройствах, а ток инжекции постоянного тока не превышает 0,5 % In. Другими словами, выбор модели мощностью 100 кВт вместо модели мощностью 125 кВт не является компромиссом в отношении эффективности преобразования — это всего лишь вопрос пропускной способности.

Общая защита, интерфейс и рейтинги окружающей среды

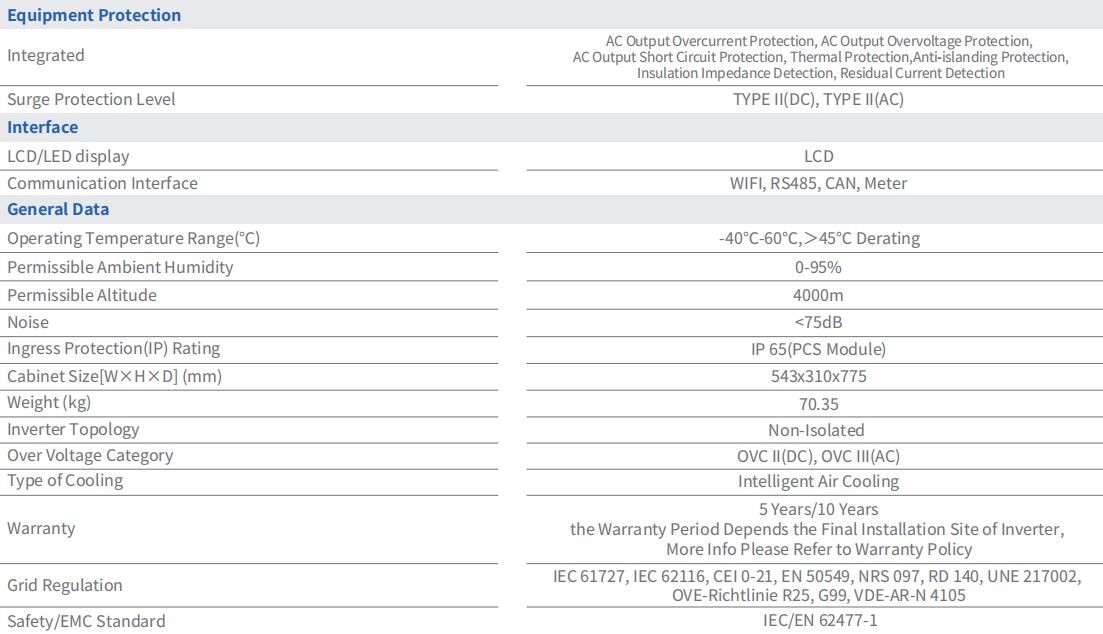

Защита оборудования идентична для обеих моделей: защита от перегрузки по току и перенапряжения на выходе переменного тока, защита от короткого замыкания, тепловая защита, защита от изолирования, обнаружение сопротивления изоляции и обнаружение остаточного тока, подкрепленное защитой от перенапряжения типа II как на стороне постоянного, так и на стороне переменного тока. Оба имеют степень защиты IP65 на модуле PCS, диапазон рабочих температур от -40°C до 60°C со снижением характеристик выше 45°C и поддерживают высоту до 4000 м.

Интерфейсы связи — WIFI, RS485, CAN и Meter — и ЖК-дисплей одинаковы на обоих устройствах, поэтому интеграция с коммерческая и промышленная установка ESS не меняется в зависимости от того, какой рейтинг PCS выбран. Гарантийные условия 5 или 10 лет, в зависимости от места установки, также в равной степени распространяются на обе модели.

Какой указать

Для проекта с шагом около 100 кВт или там, где необходимо максимизировать соотношение пяти модулей STS на единицу, SUN-100K-PCS01HP3 является естественным выбором. Для проектов, которым необходимо достичь потолка мощности 2,5 МВт с меньшим количеством блоков PCS или где соотношение четырех блоков модуля STS для блоков мощностью 125 кВт лучше соответствует бюджету мощности объекта, SUN-125K-PCS01HP3 является лучшей отправной точкой. В любом случае, обе модели могут быть смешаны в рамках более широкого линейка крупномасштабных аккумуляторных накопителей энергии при условии, что соблюдаются ограничения PCS для каждой модели модуля STS.
