Описание характеристик SUN-MPPT-L01-EU-AM8 и SUN-STS500L: 8 каналов, STS 500 кВт

Два модуля, две разные работы

SUN-MPPT-L01-EU-AM8 и SUN-STS500L расположены на противоположных концах одного кластера C&I ESS. Один извлекает энергию из фотоэлектрических цепочек и передает ее в АСУ настолько эффективно, насколько это возможно. Другой решает, какой источник питания — сеть, генератор или сама АСУТП — фактически достигает нагрузки. Ни один из них не заменяет другого, и понимание того, где начинается и заканчивается работа каждого из них, упрощает правильное определение размера системы.

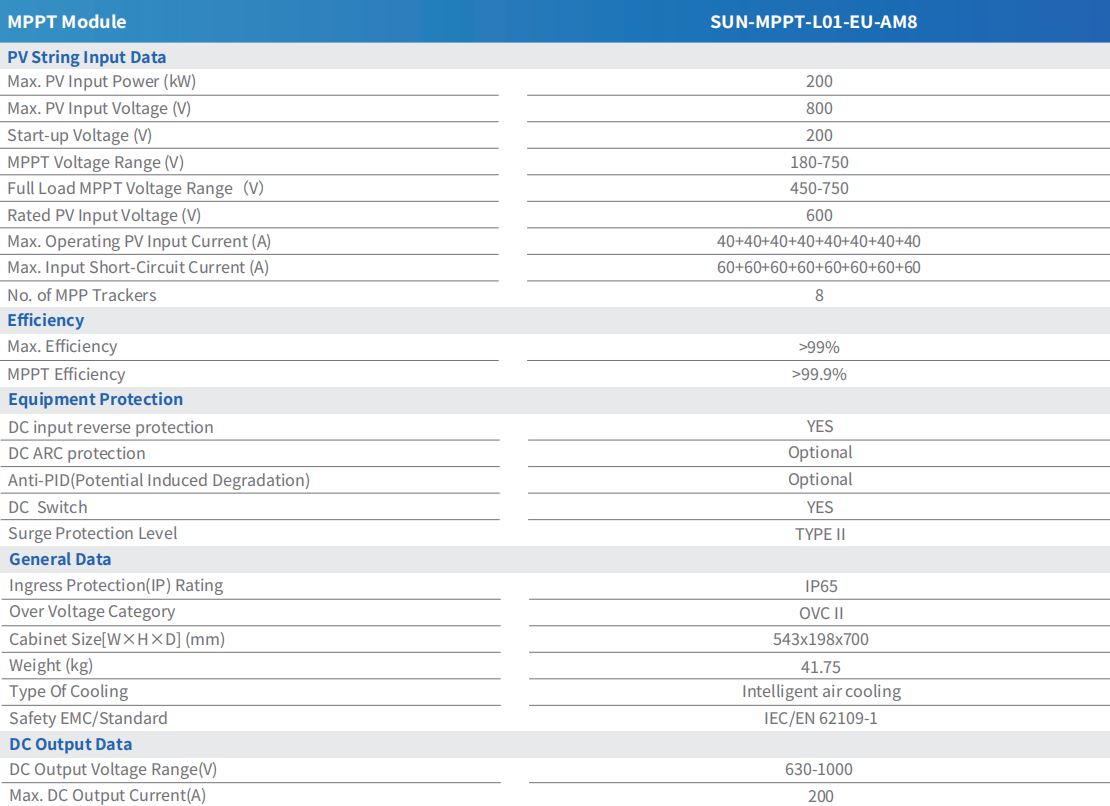

SUN-MPPT-L01-EU-AM8: Что на самом деле делают 8 трекеров

Этот модуль работает 8 независимых трекеров MPP , каждый из которых рассчитан на рабочий ток 40 А и ограничение тока короткого замыкания 60 А, при общей максимальной входной фотоэлектрической мощности 200 кВтпик. Поскольку трекеры независимы, а не сгруппированы, событие затенения или неисправность в одной строке изолируется для этого канала, а не перетаскивает вниз остальные семь.

Окна напряжения имеют такое же значение, как и счетчик трекера. Пусковое напряжение составляет 200 В, диапазон напряжений MPPT составляет 180–750 В, при полной нагрузке он сужается до 450–750 В. Номинальное входное напряжение фотоэлектрической панели составляет 600 В, а выходное напряжение постоянного тока подается в систему PCS при напряжении 630–1000 В с ограничением 200 А. Максимальная эффективность оценивается выше 99 %, а сама эффективность отслеживания MPPT превышает 99,9 % — разница между этими двумя показателями заключается в том, насколько хорошо модуль находит и удерживает фактическую точку пиковой мощности при изменении условий. Для читателей, желающих объяснить основную концепцию более подробно, это Обзор отслеживания точки максимальной мощности и почему это важно охватывает основы.

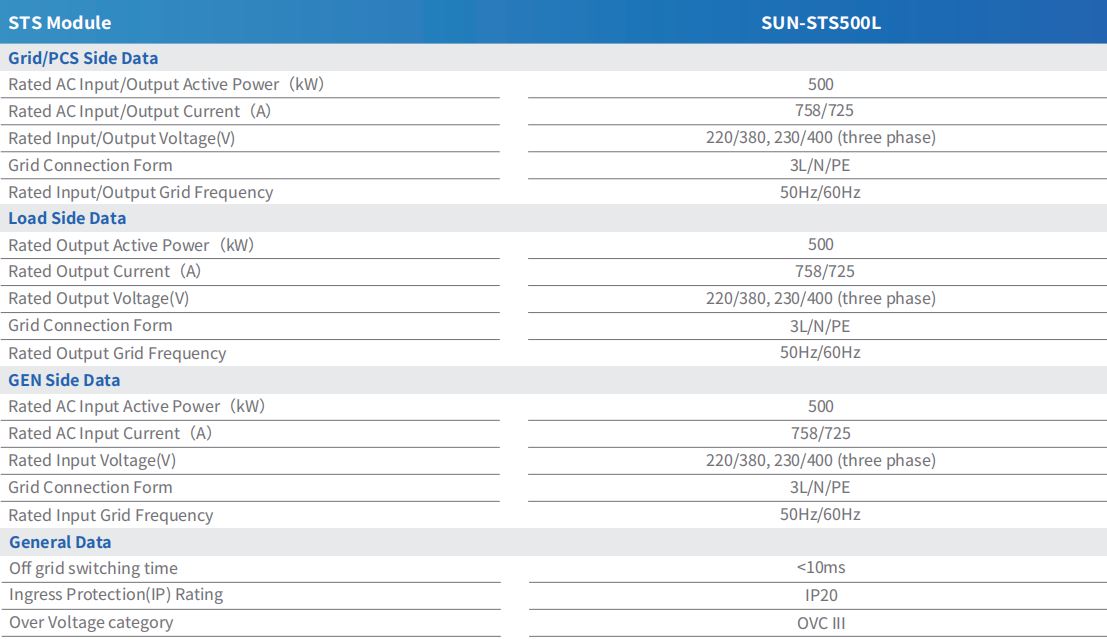

SUN-STS500L: коммутационная способность и синхронизация

SUN-STS500L построен вокруг одного числа: 500кВт коммутационная способность, применяемая одинаково на стороне сети/PCS, стороне нагрузки и стороне GEN. Каждая сторона рассчитана на одинаковый входной или выходной ток 758 А/725 А при трехфазном напряжении 220/380 В или 230/400 В при подключении в конфигурации 3L/N/PE при частоте 50 Гц или 60 Гц.

Время переключения автономного режима составляет менее 10 мс, что достаточно быстро, поэтому подключенные нагрузки обычно не регистрируют переход между режимами сети, автономным режимом и режимом дизель-генератора. Модуль имеет класс защиты IP20 и категорию перенапряжения OVC III, что отражает его роль в качестве коммутационного компонента на стороне переменного тока, а не корпуса для наружного применения.

Как два модуля работают вместе в одном кластере

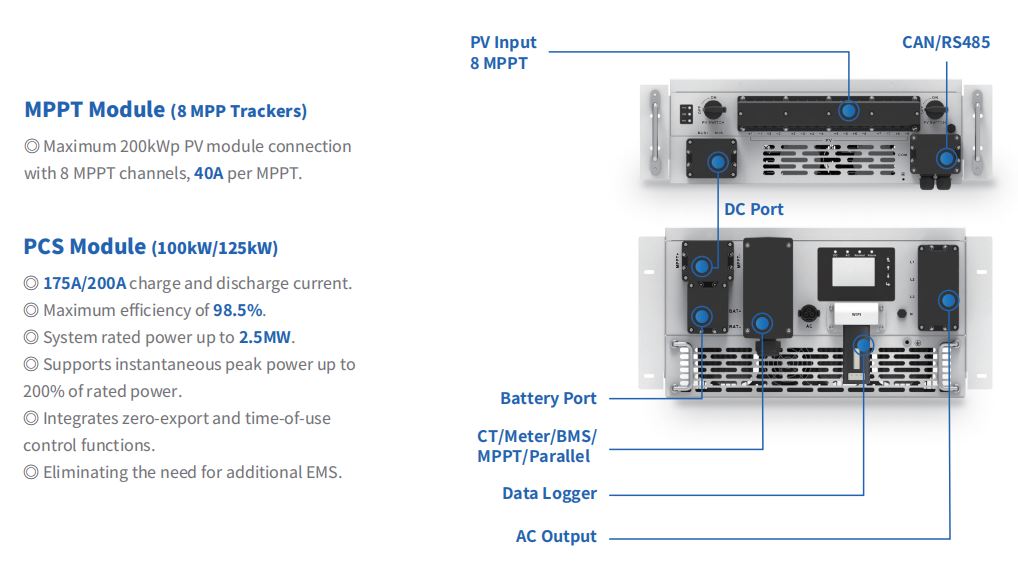

В типичной сборке фотоэлектрические цепочки заканчиваются на SUN-MPPT-L01-EU-AM8, который питает PCS на стороне постоянного тока. SUN-STS500L находится на стороне переменного тока, после PCS, и решает, будет ли нагрузка питаться от сети, от аккумулятора с питанием от PCS или от дизельного генератора. К одному блоку STS500L можно подключить до пяти блоков PCS мощностью 100 кВт или четырех блоков PCS мощностью 125 кВт, поэтому соотношение MPPT и STS в кластере соответствует количеству блоков PCS, подключенных к одному модулю STS.

Это разделение имеет значение при устранении неполадок: проблема с недостаточной производительностью PV указывает на модуль MPPT и его данные на уровне трекера, тогда как задержка переключения или неисправность при смене режима указывают на модуль STS и его проводку на стороне переменного тока. Команды, создающие полный кластер вокруг этих двух модулей, могут просмотреть полную версию Линейка систем хранения энергии C&I чтобы количество ПК и емкость батареи соответствовали указанным выше рейтингам MPPT и STS.
