Описание аккумуляторной системы BOS-B Pro-A3: емкость, срок службы, конфигурация

Начиная с одного модуля

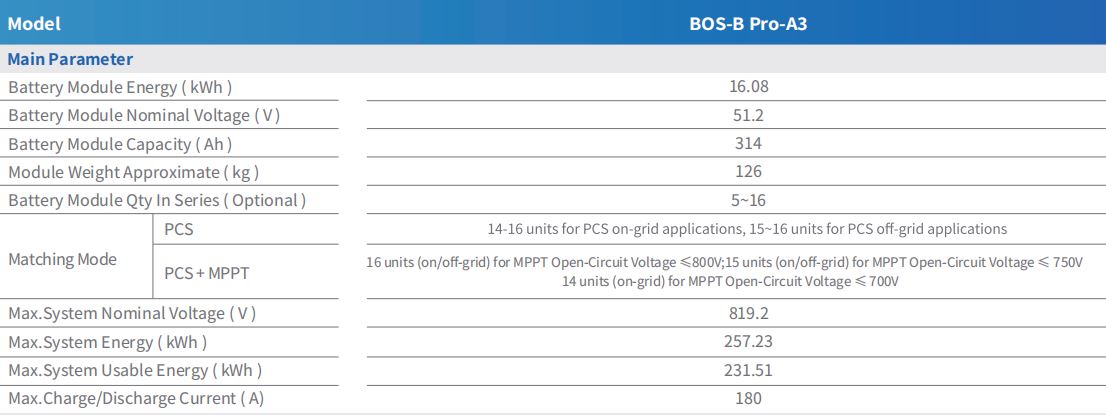

Все стойки BOS-B Pro-A3 построены на одном базовом блоке: 16,08 кВтч модуль с номинальным напряжением 51,2 В и емкостью 314 Ач, весом 126 кг. Все остальное в системе — общее энергопотребление стойки, последовательная конфигурация, соответствующее количество ПК — масштабируется на основе одной спецификации модуля.

Сколько модулей в стойке и почему это меняется

Стойка может удерживать между 5 и 16 аккумуляторные модули последовательно, но фактический потолок зависит от того, как подключена стойка. При прямом подключении к PCS без MPPT в цепочке поддерживается от 14 до 16 устройств в зависимости от того, работает ли установка в сети или вне сети. После добавления MPPT предел меняется вместе с напряжением холостого хода фотоэлектрической батареи: 16 единиц разрешены при 800 В или ниже, 15 единиц при 750 В или ниже и 14 единиц в сети только при 700 В или ниже.

При максимальной конфигурации из 16 модулей номинальное напряжение системы достигает 819,2 В, а максимальная энергия системы составляет 257,23 кВтч и 231,51 кВтч полезной энергии — разница между этими двумя значениями отражает рекомендуемую глубину разряда 90%.

Пределы заряда и разряда на уровне стойки

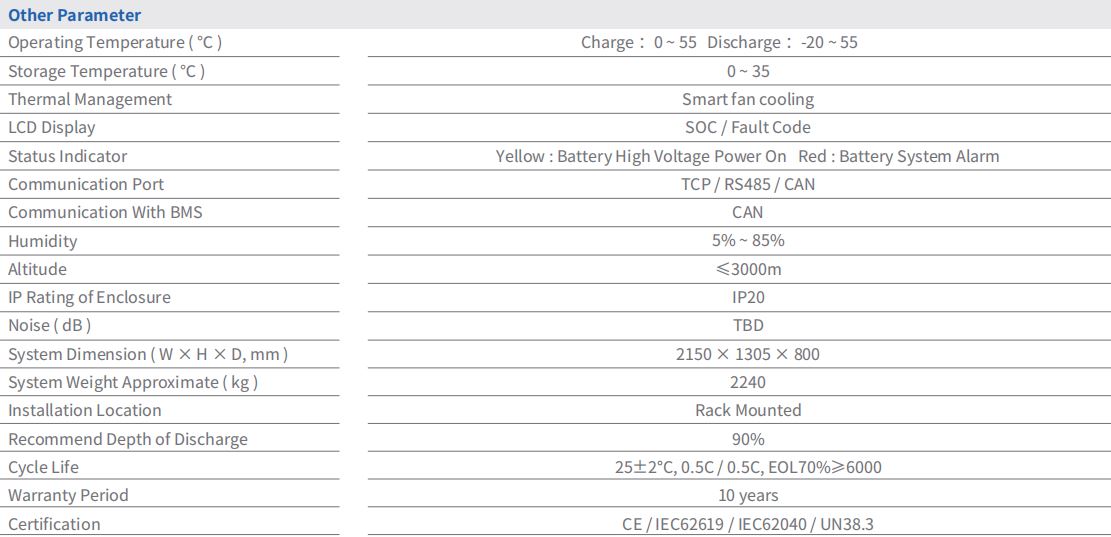

Независимо от количества модулей, максимальный ток заряда и разряда стойки ограничен 180А . Зарядка допускается в диапазоне от 0°C до 55°C, а разрядка продолжается до -20°C, что дает системе больше рабочего запаса в холодных условиях при отключении питания, чем при его повторном включении. Температура хранения, отдельно от рабочей температуры, ограничена диапазоном 0–35°C.

Срок службы и на что на самом деле распространяется гарантия

Срок службы рассчитан на 6000 циклов или более до 70% емкости по окончании срока службы, протестировано при температуре 25±2°C со скоростью зарядки 0,5°C и скоростью разрядки 0,5°C. Именно на этой цифре основан 10-летний гарантийный период — стойка, выполняющая циклическую работу один раз в день при проверенной скорости и глубине разряда, должна по-прежнему сохранять значительную полезную емкость по окончании гарантийного периода.

Рекомендуемая глубина разряда установлена ​​на уровне 90 %, а химический состав LFP модуля — это то, что позволяет сочетанию этой глубины разряда и номинальной мощности в 6000 циклов сохраняться в течение гарантийного срока, а не менять одно на другое, как того требуют некоторые другие химические процессы.

Корпус, связь и физическое пространство

Полная стойка имеет размеры 2150 × 1305 × 800 мм и весит около 2240 кг в максимальной конфигурации, при установке в стойку, а не отдельно. Связь осуществляется через TCP, RS485 или CAN, причем CAN специально используется для связи с BMS. Управление температурой осуществляется с помощью интеллектуального вентиляторного охлаждения, а корпус имеет степень защиты IP20, подходящую для установки внутри или под навесом, а не для прямого воздействия на улицу.

Состояние сообщается через SOC и отображение кодов неисправностей, а также двухцветную систему индикаторов — желтый для включения высокого напряжения, красный для сигнализации системы батареи — поэтому технический специалист может прочитать состояние стойки, не открывая панель и не подключая ноутбук. Сертификация охватывает CE, IEC62619, IEC62040 и UN38.3.

Где это вписывается в большую сборку

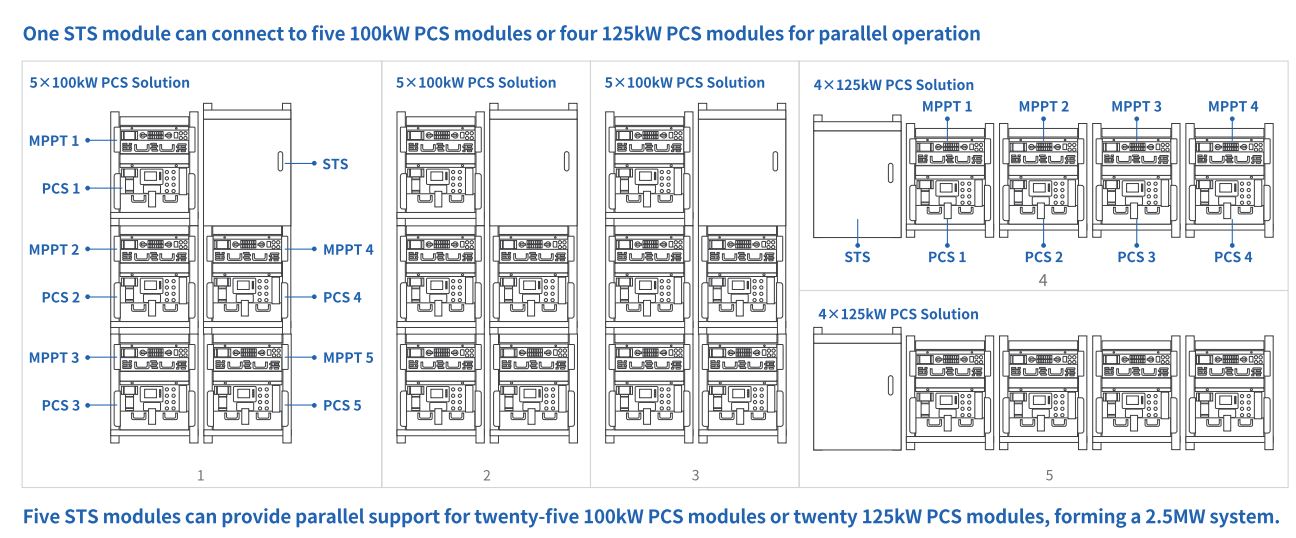

Эти числа на стойку являются строительным блоком для чего-то большего: одна PCS может одновременно поддерживать до 16 стоек, поэтому общая энергетическая мощность проекта на самом деле представляет собой всего лишь цифру 257,23 кВтч на стойку, умноженную на любое количество стоек, которое позволяет количество PCS. Любой, кто планирует полный кластер вокруг этой батареи, может просмотреть более широкую информацию. линейка крупномасштабных аккумуляторных систем хранения энергии чтобы увидеть, как соотносятся количество стоек, рейтинг PCS и общая емкость объекта.
