Хранение клеток при температуре ниже 35°C: путь MS-GS215-2H3 к 6000 циклам и 70% окончанию срока службы

Число, которое не отображается в сравнении спецификаций

Большинство аккумуляторных шкафов C&I сравниваются по кВтч, кВт и цене за цикл. Что редко подвергается тщательному анализу, так это контур контроля температуры, который определяет, является ли заявленное количество циклов реалистичным или оптимистичным. Кривая деградации элемента, хранящегося при температуре 35°C, существенно отличается от кривой, которая регулярно возрастает до 45°C или 50°C, и эта разница накапливается в течение тысяч циклов, образуя годы полезного срока службы актива.

MS-GS215-2H3 компании Deye дополняет свои ≥6000 циклов, 70% окончание срока службы номинальная мощность напрямую связана с системой управления температурным режимом, построенной вокруг одной цели: поддерживать температуру каждого элемента ниже 35°C, независимо от условий окружающей среды или нагрузки заряда/разряда. В этой статье рассказывается о том, как на самом деле удерживается эта цель.

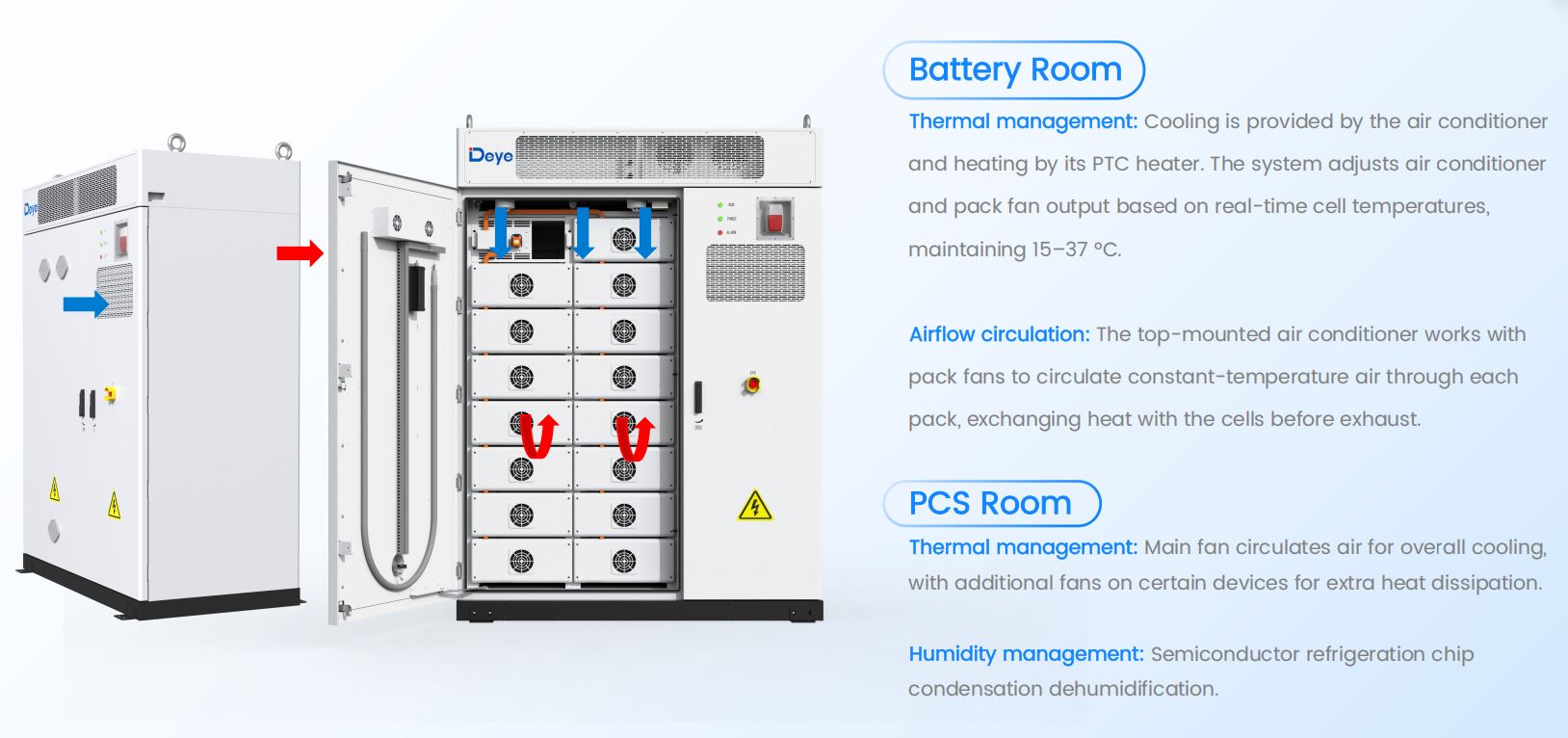

Двунаправленный контур управления, а не только охлаждение

Аккумуляторная комната не зависит от одного охлаждающего устройства, реагирующего на один датчик. Охлаждение происходит от кондиционера; нагрев осуществляется от нагревателя PTC, встроенного в тот же контур. Оба параметра непрерывно регулируются на основе показаний температуры ячейки в реальном времени, а также мощности вентилятора, удерживая отсек в рабочем диапазоне температуры. 15–37°С .

Использование одного и того же контура управления для отопления и охлаждения имеет значение в климатических условиях с резкими колебаниями дня и ночи или сезонными экстремальными явлениями. Шкаф, который только охлаждается, позволит элементам остывать зимним утром, что ухудшает прием заряда и увеличивает риск образования литиевого покрытия при низких температурах так же неизбежно, как тепло ускоряет деградацию на другом конце.

Циркуляция воздушного потока: подача воздуха постоянной температуры в каждую упаковку, а не только в комнату

Поддержание средней температуры на уровне комнаты — это не то же самое, что поддержание этой температуры в каждой ячейке: в среднем в отделении может быть 30 ° C, а пакеты сзади нагреваются сильнее, чем пакеты рядом с кондиционером. Маршруты дизайна Дея транслируются активно, а не пассивно: верхний кондиционер работает вместе с отдельными вентиляторами , проталкивая воздух постоянной температуры через каждую упаковку по очереди, чтобы он обменивался теплом с ячейками непосредственно перед выпуском.

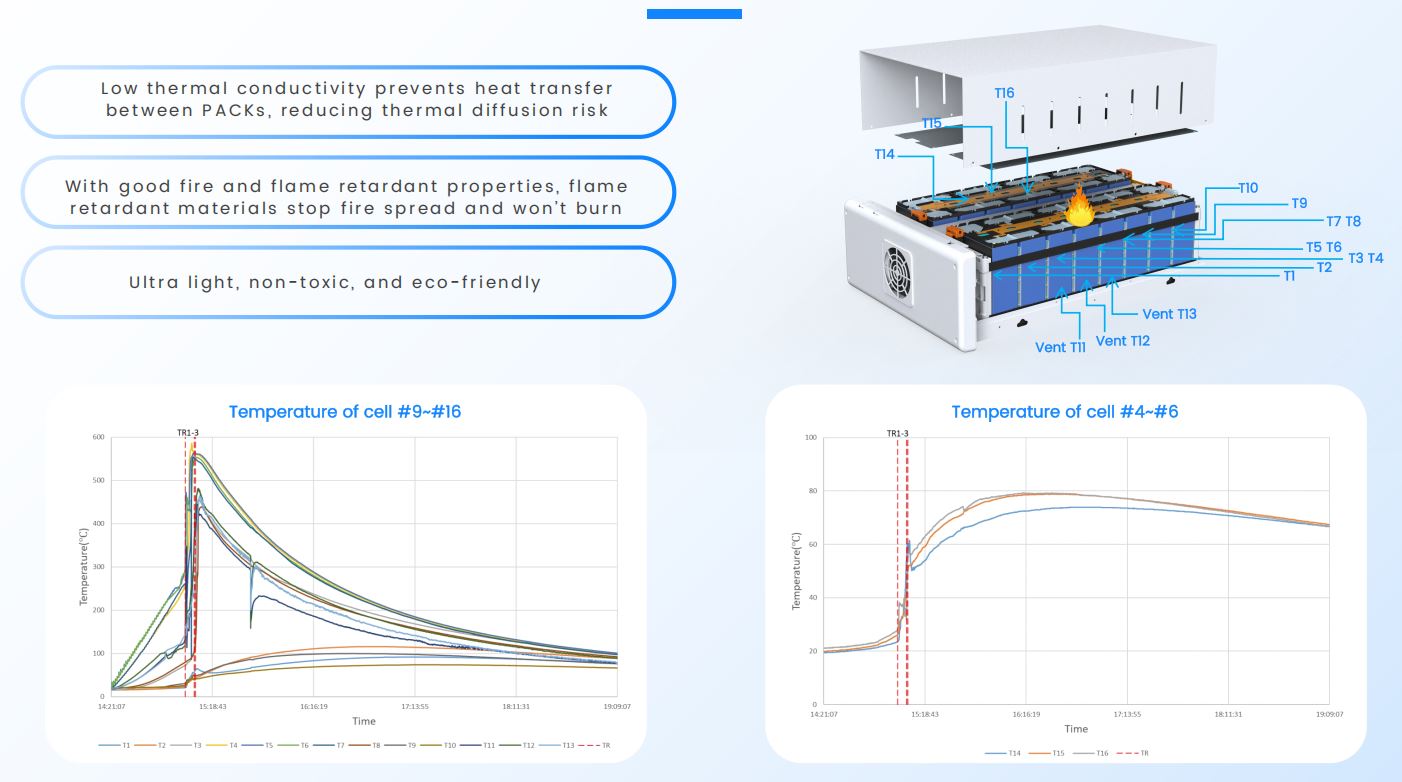

Точки контроля температуры по всей стопке упаковок
Зона	Контролируемый диапазон
Нижние пакеты	Клетки № 1–8 (T1–T9)
Верхние пакеты	Клетки № 9–16 (T10–T16)
Вентиляционные зоны	Т11, Т12, Т13

Именно эта циркуляция от упаковки к упаковке делает разницу температур между ячейками, а не только среднюю температуру в помещении, контролируемой переменной. Шкаф, измеряющий только температуру окружающего воздуха, не сможет вовремя уловить ни одного перегрева; тот, который контролирует шестнадцать отдельных зон, может.

Изоляция как пассивная защита от обратного хода

Активный поток воздуха обеспечивает нормальные условия эксплуатации, но изоляционный слой на уровне упаковки ограничивает распространение тепла, если одна упаковка перегревается. Материал между упаковками имеет низкую теплопроводность специально для замедления передачи тепла к соседним упаковкам и снижения риска диффузии тепла по всей стопке. Он также огнестойкий, легкий и нетоксичный — свойства, которые важны как для того, что происходит во время активного термического явления, так и для повседневной повседневной эксплуатации.

Это тот же изоляционный слой, который действует как мера сдерживания в конструкции пожарной безопасности шкафа — управление температурным режимом и пожарная безопасность здесь не являются отдельными системами, они имеют один и тот же физический барьер, выполняя две функции одновременно.

В помещении PCS имеется собственный контур охлаждения

Силовая электроника генерирует собственную тепловую нагрузку независимо от аккумулятора, поэтому отсек PCS управляется отдельно от аккумуляторного помещения. Главный вентилятор обеспечивает общую циркуляцию воздуха, а дополнительные вентиляторы установлены на специальных компонентах с высоким рассеиванием для целевого охлаждения. Влажность контролируется с помощью полупроводникового холодильного чипа, который конденсирует и удаляет влагу из воздуха в отсеке.

Разделение двух тепловых зон позволяет избежать распространенного подхода к проектированию: совместное использование одного контура охлаждения между батареями и силовой электроникой приводит к уменьшению размеров обоих, поскольку они имеют разные температурные допуски и разные последствия отказов.

Что на самом деле дает контроль 35°C: 6000 циклов и 70% окончания срока службы

Заголовки номеров на этом шкафу — ≥6000 циклов и Сохранение емкости на 70 % по окончании срока службы — не являются независимыми от описанной выше тепловой системы; они являются прямым результатом этого. Показатели срока службы LFP всегда зависят от рабочей температуры, а рейтинг Дея достижим только потому, что контур управления температурой удерживает элементы в диапазоне 15–37 ° C, описанном ранее, а не позволяет им дрейфовать в зависимости от условий окружающей среды.

Контекст оценки жизненного цикла
Метрика	Значение
Цикл жизни	≥6000 циклов
Емкость в конце срока службы	70%
Потолок целевой температуры ячейки	<35°С
Рабочий диапазон аккумуляторной комнаты	15–37°С

Для проекта с ежедневным циклом 6000 циклов означают примерно 16 лет службы, прежде чем мощность упадет до 70% от паспортной — число, которое справедливо только в том случае, если тепловая система выполняет свою работу в каждом из этих циклов, а не только в условиях лабораторных испытаний.

Рабочий диапазон: от -20°C до 50°C, IP54, C5.

Внутренний температурный контроль имеет значение только в том случае, если сам корпус может выдержать эксплуатацию на площадке, на которой он установлен. Шкаф рассчитан на от -20°С до 50°С при эксплуатации в условиях окружающей среды (со снижением номинальных характеристик выше 45°C) IP54 входной рейтинг и рассчитан на Класс защиты от коррозии C5 для прибрежных, промышленных условий или условий с высокой влажностью. Рабочая высота оценивается в 3000 м.

Ни один из этих трех номиналов не выполняет описанную выше внутреннюю работу по контролю температуры — они определяют внешние условия, с которыми должна работать внутренняя система. Шкаф с отличным внутренним терморегулятором, но слабым рейтингом корпуса все равно выйдет из строя в суровых условиях; здесь они созданы как пара.

Что это означает для совокупной стоимости владения

Управление температурным режимом незаметно при сравнении спецификаций, но проявляется непосредственно в двух цифрах, которые имеют значение для экономики проекта: реализованный срок службы и скорость снижения мощности. Шкаф, который позволяет элементам нагреваться, может в первый же день достичь той же паспортной мощности в кВтч, но достичь 70% мощности на несколько лет раньше, чем предполагает его номинальный счетчик циклов, превращая 15-летний актив в 10-летний.

Для интеграторов, оценивающих общую стоимость владения проектом, а не только его первоначальную цену, описанная здесь тепловая архитектура фактически является тем, в чем оценивается 10-летняя гарантия. Стоит рассмотреть наряду с тем, как система преобразования энергии координируется с BMS для продления срока службы батареи в режиме реального времени и на фоне полной Линейка решений C&I ESS при сравнении шкафов по стоимости жизненного цикла, а не только по общей мощности.
