Объяснение переключения STS менее 10 мс: MS-MPPT400-2 против MS-TS500-2

Десять миллисекунд, которые решают, будет ли сайт работать

Сбой в сети не дает о себе знать. В один момент сайт рисует из утилиты; в следующий раз напряжение падает, и каждая нисходящая нагрузка оказывается в зазоре, который она не может вынести. Для центра обработки данных, холодильного склада или производственной линии в середине цикла этот разрыв должен сократиться за однозначные миллисекунды — не за секунды и не «так быстро, как может раскрутиться генератор». Это конкретная инженерная проблема, которую решает уровень STS (статический переключатель резерва), и именно поэтому платформа Deye MC-L430 строит коммутацию на основе двух специально созданных шкафов: МС-МППТ400-2 и МС-ТС500-2, оба рассчитаны на передачу данных менее 10 мс.

Эти два шкафа в техническом описании выглядят одинаково — оба управляют сетью, генератором и выключателями нагрузки; оба утверждают, что переключение осуществляется за одну цифру в миллисекундах, но они решают разные проблемы. Один объединяет вход фотоэлектрических модулей с коммутацией в одном корпусе. Другой представляет собой специальный распределительный шкаф повышенной мощности без каких-либо фотоэлектрических функций. Правильное проведение этого различия определяет, действительно ли коммутационная архитектура сайта соответствует его структуре поколений.

Что на самом деле делает статический переключатель резерва

Статический резервный переключатель не перемещает контакт механически, как это делает традиционный автоматический резервный переключатель. Он использует полупроводниковое переключение для обнаружения отказа источника и перенаправления нагрузки на альтернативный источник до того, как нагрузка обнаружит прерывание. Это механизм, лежащий в основе платформы. ≤10 мс время переключения между работой в сети и автономным режимом — достаточно быстрое, чтобы большинство чувствительных электронных нагрузок вообще не регистрировали переход.

И MS-MPPT400-2, и MS-TS500-2 построены на основе одного и того же коммутационного ядра, но в каждом шкафу выключатели располагаются вокруг него по-разному в зависимости от того, что еще необходимо для совместного использования корпуса.

MS-MPPT400-2: коммутация и ввод солнечной энергии в одном шкафу

MS-MPPT400-2 сочетает в себе две функции, которые в противном случае потребовали бы отдельного оборудования: двухканальную ступень MPPT, обрабатывающую входную фотоэлектрическую мощность до 400 кВт (2 x 200 кВт), и ступень STS мощностью 400 кВт для нагрузки, сети и подключения масляного двигателя. Что касается фотоэлектрических модулей, максимальное входное напряжение составляет 800 В постоянного тока, диапазон напряжения MPPT — 180–750 В постоянного тока, а пусковое напряжение — 200 В — достаточно широкое, чтобы обеспечить широкий диапазон конфигураций цепочек без отдельного фотоэлектрического инвертора.

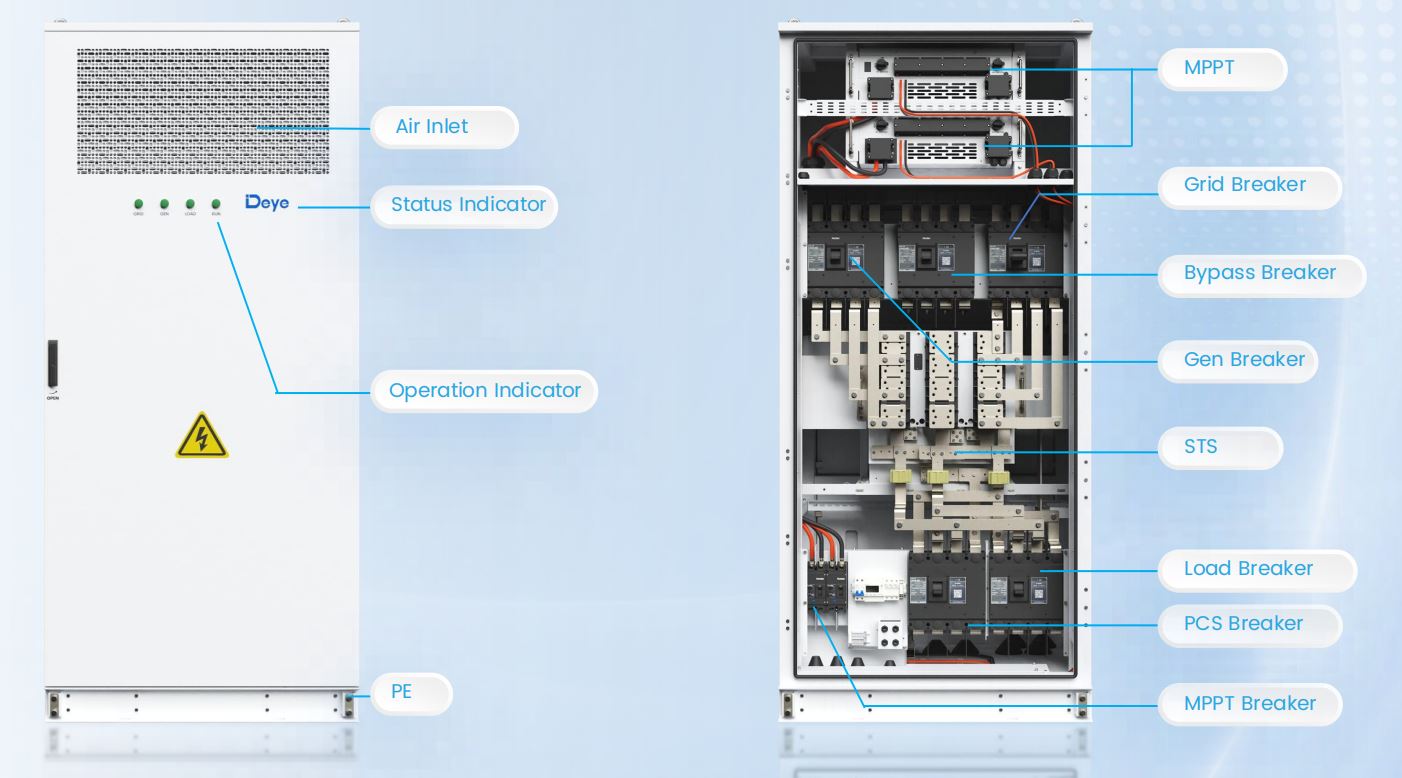

Расположение выключателя внутри шкафа отражает эту двойную роль: специальный выключатель MPPT и выключатель сети располагаются рядом с выключателем байпаса, выключателем генератора, выключателем нагрузки и выключателем PCS — все это координируется внутренней логикой STS. В одном корпусе размерами 1000 x 1000 x 2450 мм заключено много коммутационного интеллекта, и именно поэтому этот шкаф используется в схемах с подключением по постоянному току, где фотоэлектрические, аккумуляторные и коммутационные устройства должны использовать одну точку соединения переменного тока, а не три отдельных шкафа.

MS-TS500-2: специальный распределительный шкаф для больших нагрузок

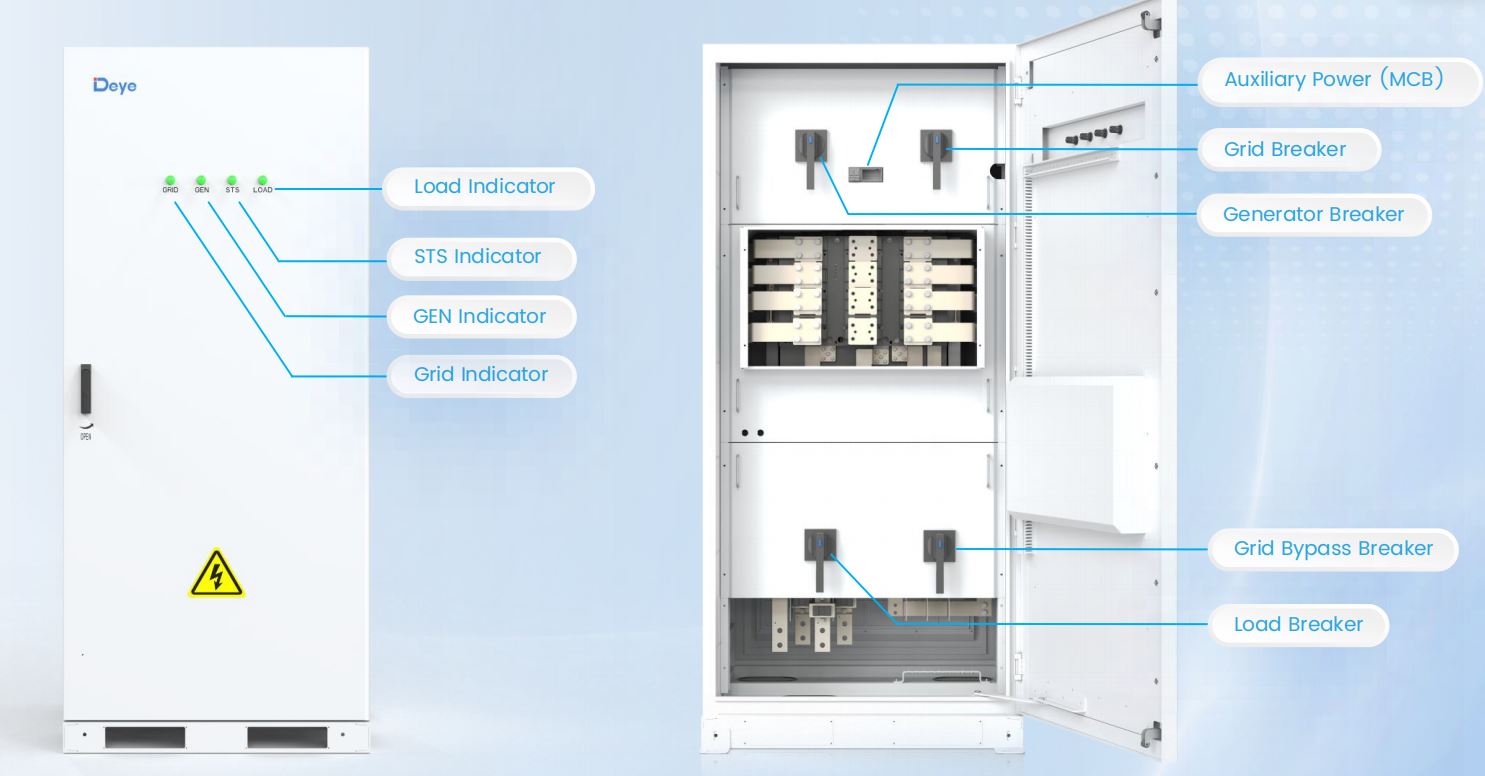

MS-TS500-2 полностью отказывается от фотоэлектрической функции и фокусируется на одной задаче: переключении между сетью, генератором и нагрузкой с более высокой мощностью, чем может предложить шкаф со встроенным MPPT. Он рассчитан на 500 кВт по нагрузке, сети и соединениям с масляным двигателем — на 100 кВт больше, чем у MS-MPPT400-2 — с шиной на 1000 А и ответвленными шинами на 200 А, работающими с номиналом изоляции 1000 В постоянного тока.

Практическая трактовка: когда на объекте уже есть фотоэлектрическая система, подключенная через отдельный шкаф MPPT с постоянным током, или вообще нет фотоэлектрической системы (например, чистое резервное развертывание по схеме «батарея плюс генератор»), MS-TS500-2 обеспечивает большую коммутационную мощность без оплаты фотоэлектрической ступени, которая останется неиспользованной.

Выбор между ними на основе топологии сайта

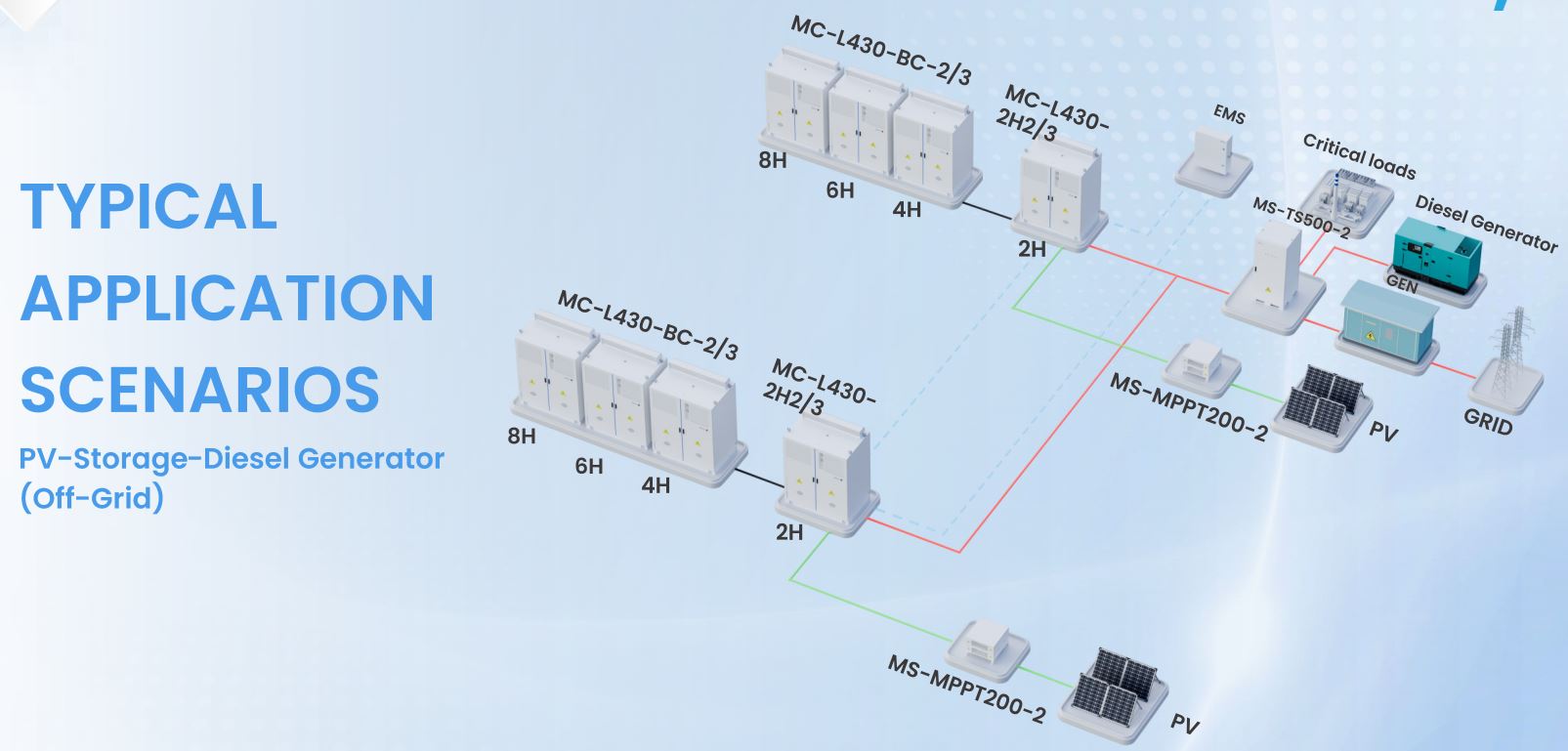

Решение обычно сводится к тому, сколько функций должен выполнять один шкаф и какая коммутационная способность фактически требуется нагрузке. Развертывание резервного питания, защищающее критически важные нагрузки с помощью конфигурации шкафа N≤2, обычно объединяет батарейные шкафы с MS-TS500-2, расположенным между батарейным блоком, координируемым EMS, и трансформатором — в этой конкретной цепи нет фотоэлектрических модулей, поэтому нет смысла носить с собой оборудование MPPT.

Микросеть фотоэлектрического накопителя-генератора, напротив, имеет тенденцию проходить через MS-MPPT400-2, поскольку ей в любом случае нужен фотоэлектрический входной каскад, а встроенный STS означает, что на один шкаф меньше для установки, подключения и ввода в эксплуатацию. При автономном развертывании с дизельным двигателем один и тот же MS-MPPT400-2 управляет всеми тремя путями передачи энергии — сетью, генератором и фотоэлектрической батареей — из одного корпуса, сохраняя компактную топологию коммутации, даже если структура генерации становится более сложной.

Ни один из шкафов не работает изолированно от уровня EMS. Оба сообщают о состоянии и принимают управляющие сигналы по той же магистрали RS485/Modbus TCP/DIDO, которую использует остальная часть платформы, что позволяет EMS координировать решение о передаче с состоянием заряда батареи и приоритетом нагрузки, а не переключаться исключительно по пороговому напряжению.

Почему менее 10 мс важнее, чем кажется

Десять миллисекунд — это примерно половина цикла при частоте 50 Гц. Этот порог не является произвольным — он установлен так, чтобы оставаться в пределах допустимого уровня для оборудования, которое с наибольшей вероятностью будет повреждено или нарушено в результате прерывания: приводы с регулируемой частотой, ИТ-нагрузки с поддержкой ИБП и прецизионные производственные контроллеры, которые рассматривают любое падение напряжения как состояние неисправности и отключаются в целях защиты. Переключатель, работа которого занимает 100 или даже 50 мс, все равно может вызвать защитное отключение, даже если технически питание никогда не исчезало полностью.

Именно поэтому функция переключения рассматривается как отдельная категория оборудования, а не встроена в PCS или батарейный шкаф. Изолирование его в специальном шкафу, оснащенном STS — будь то MS-MPPT400-2 или MS-TS500-2 — означает, что решение о переключении не должно ждать логической схемы на стороне батареи или синхронизации PCS, откуда на практике и возникает число менее 10 мс.

Для более глубокого анализа архитектуры каналов и характеристик коммутации аппаратного обеспечения этого поколения см. Спецификация 8-канального MPPT и STS мощностью 500 кВт более подробно рассматривается коммутационное оборудование. Для команд, оценивающих, как этот уровень коммутации вписывается в полное развертывание батареи, более широкий Линейка решений C&I ESS является отправной точкой для сопоставления количества шкафов, режима связи и коммутационной мощности с конкретным объектом.
